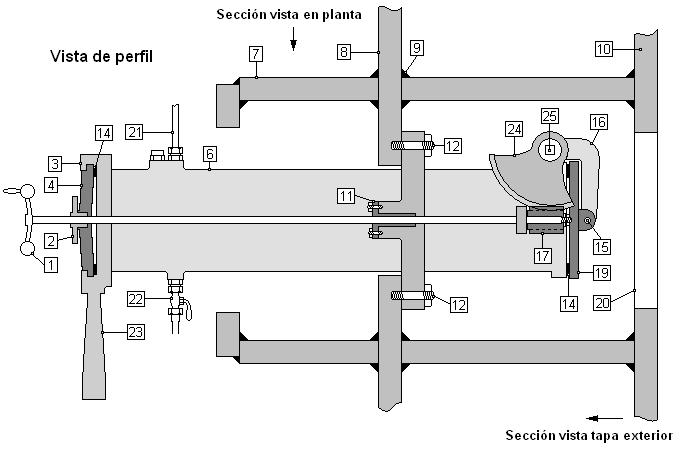

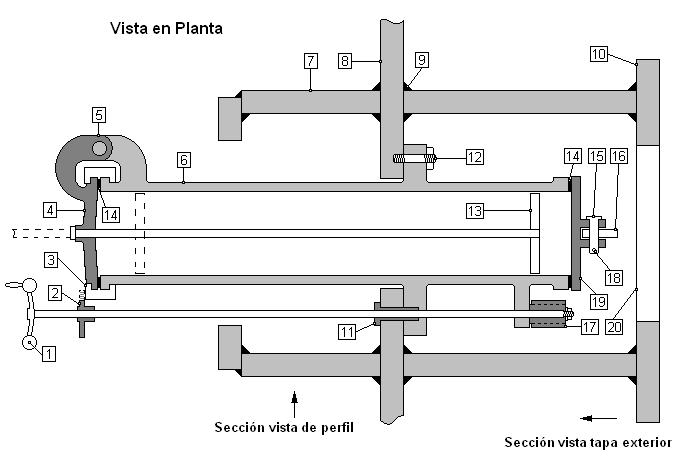

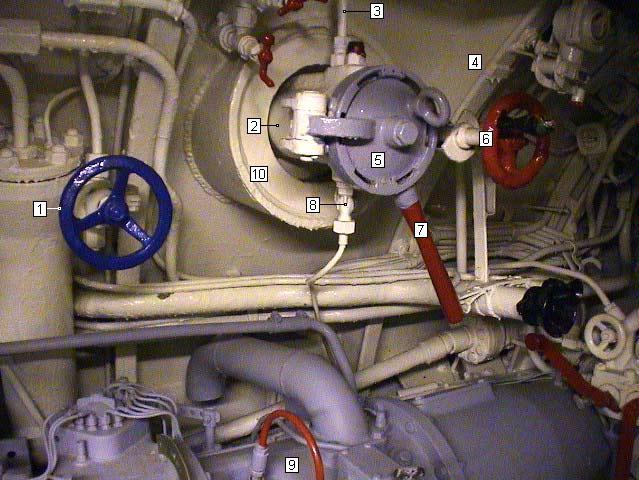

| Descripción de los planos del tubo lanza señuelos |
|
1- |
Manivela de apertura y cierre de la tapa exterior |
2- |
Disco de bloqueo de la tapa interior |
3- |
Cierre de la tapa interior |
4- |
Tapa interior |
5- |
Bisagras y bulón de la tapa interior |
6- |
Tubo lanzador de señuelos |
7- |
Virola de refuerzo |
8- |
Casco interior o resistente |
9- |
Soldadura (el resto de triangulos negros también) |
10- |
Casco exterior |
|
|
11- |
Prensaestopa de estanquidad |
12- |
Tornillos de sujección del tubo lanzador de señuelos |
13- |
Disco y barra de lanzamiento |
14- |
Juntas para cierre estanco |
15- |
Bulón |
16- |
Brazo de apertura o cierre de la tapa exterior |
17- |
Cilindro de rosca sinfin para apertura o cierre de la tapa exterior |
18- |
Pasador de aletas |
19- |
Tapa exterior |
20- |
Orificio de salida del señuelo en el casco exterior |
|
|
21- |
Tubo de aire para expulsar el señuelo |
22- |
Grifo de descarga de agua del cilindro |
23- |
Palanca de cierre de la tapa interior |
24- |
Sector dentado de cierre o apertura de la tapa exterior |
25- |
Barra de cierre de la tapa exterior |
26- |
Pasadores o prisioneros de la barra de cierre |
27- |
Bisagras de cierre para la tapa exterior en el tubo lanzaseñuelos |
|
| Os recomendamos consultar el apartado "Medidas Anti Sonar" para comprender mejor la utilización de este dispositivo |
