Cocina y WC

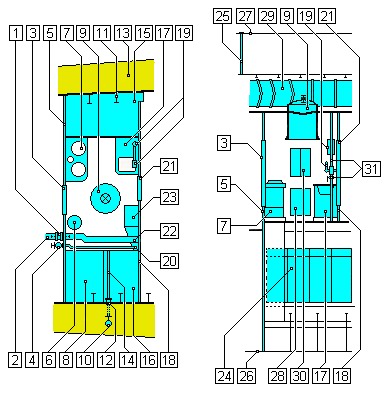

Alzado y Planta Cocina
1-
 Válvula de ventilación
2-
 Tubo de ventilación en sala de motores diesel
3-
 Puerta de acceso a sala de motores diesel
4-
 Válvula de aceite en sala de motores diesel
5-
 Mamparo estanco entre sala de motores diesel y cocina.
6-
 Olla eléctrica
7-
 Cocina
8-
 Cuarto del cuadro e interruptor de baterías 1
9-
 Escotilla de cocina y tapa
10-
 Válvula o dispositivo telemandado desde la cocina a traves del WC
11-
 Cuaderna
12-
 Prensaestopa estanco de telemando en casco resistente
13-
 Tanque de combustible de babor (estribor simétrico)
14-
 Barra de telemando
15-
 Gambuza o despensa
16-
 WC
17-
 Fregadero
18-
 Mamparo entre cocina y camarote de suboficiales
19-
 Bombillo y filtro de agua dulce
20-
 Tubo de aceite
21-
 Puerta de acceso al camarote de suboficiales
22-
 Tubo de ventilación en la cocina
23-
 Armario
24-
 Baterías
25-
 Candelabro de la barandilla
26-
 Quilla
27-
 Barandilla
28-
 Puerta baja de la despensa
29-
 Tubo de ventilación de los motores diesel
30-
 Puerta alta de la despensa
31-
 Tubos y macho de agua dulce

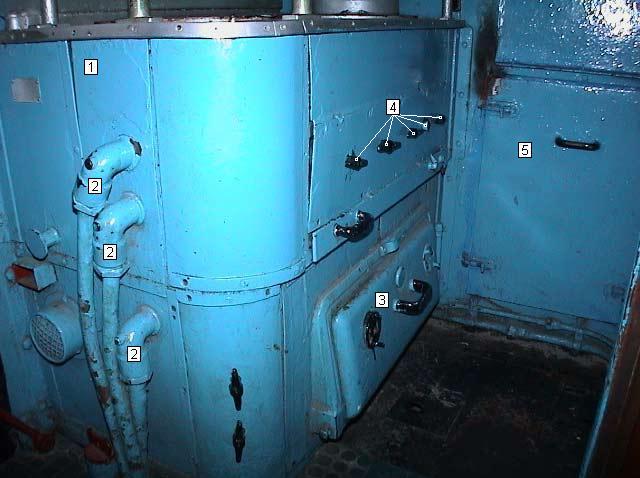

Cocina
1-
 Cocina eléctrica
2-
 Cables eléctricos para alimentación de hornos y fogones
3-
 Horno
4-
 Interruptores
5-
 Puerta baja de la gambuza o armario de alimentos

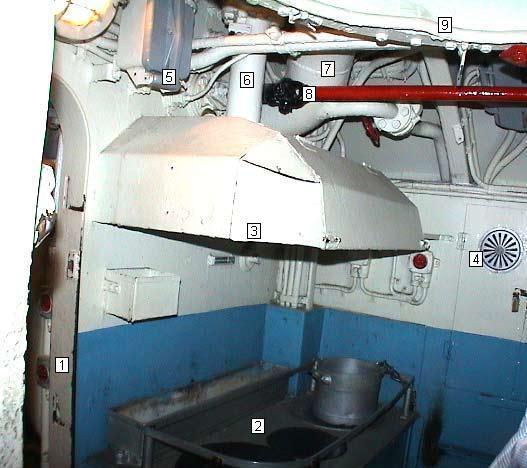

Cocina y Campana
1-
 Puerta de acceso a la sala de motores diesel
2-
 Cocina
3-
 Campana de humos de la cocina
4-
 Puerta alta de la gambuza
5-
 Caja de conexiones y fusibles
6-
 Tubo de aspiración de humos de la campana
7-
 Tubo de ventilación
8-
 Cardan y barra de telemando de válvula
9-
 Escotilla de salida de la cocina a cubierta

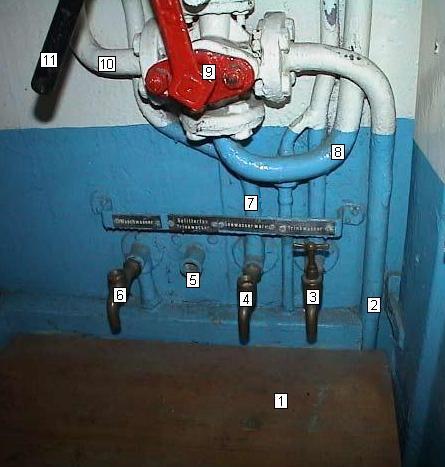

Fregadero
1-
 Tapa de madera del fregadero
2-
 Tubería hacia otros servicios
3-
 Grifo de agua potable posiblemente solo para cocinar
4-
 Grifo de agua potable
5-
 Manguito del cual vemos que falta el grifo (sin especificar uso)
6-
 Grifo de agua para lavar
7-
 Tubo de agua potable desde el filtro
8-
 Tubo de cebado del bombillo manual
9-
 Macho de cuatro vías
10-
 Tubo de agua procedente de los tanques de agua dulce
11-
 Palanca del bombillo manual

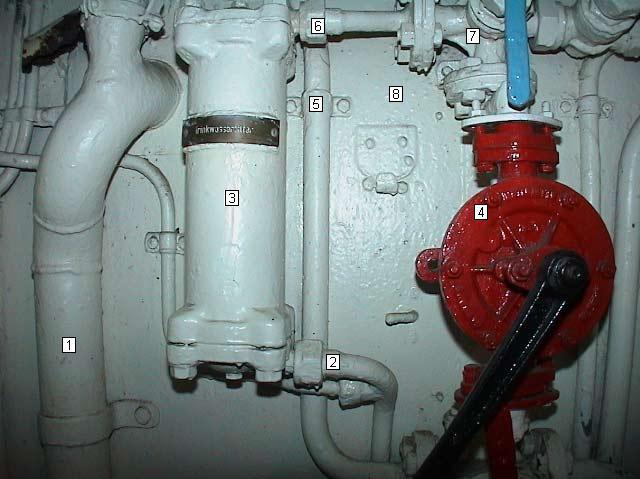

Filtro y bombillo manual
1-
 Tubo,posiblemente de ventilación de cuarto de baterías
2-
 Tubo de descarga del filtro de agua para beber,
3-
 Filtro de agua para beber
4-
 Bombillo manual
5-
 Tubo de agua desde los tanques de agua dulce
6-
 Tubo de entrada de agua dulce al filtro
7-
 Macho de cuatro vías para descarga del bombillo manual
8-
 Mamparo del cuarto de suboficiales

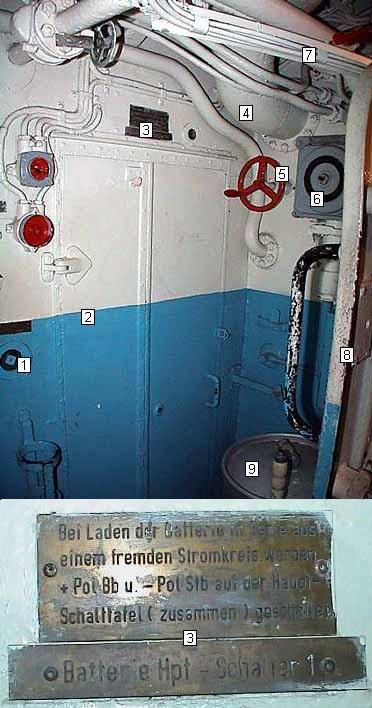

Vista cocina a popa estribor
1-
 Hueco y espiga de cierre a distancia de válvula exterior, la barra pasa a través del WC.
2-
 Puerta de acceso al interruptor nº1 de las baterías
3-
 Placa con instrucciones para el correcto uso del interruptor (ver detalle a pie de foto)
4-
 Tubo de ventilación
5-
 Volante para el cierre de la válvula del tubo de ventilación
6-
 Interruptor de la olla eléctrica
7-
 Bandeja de soporte de cables y cables eléctricos
8-
 Puerta de acceso a la sala de motores diesel
9-
 Olla eléctrica para cocinar

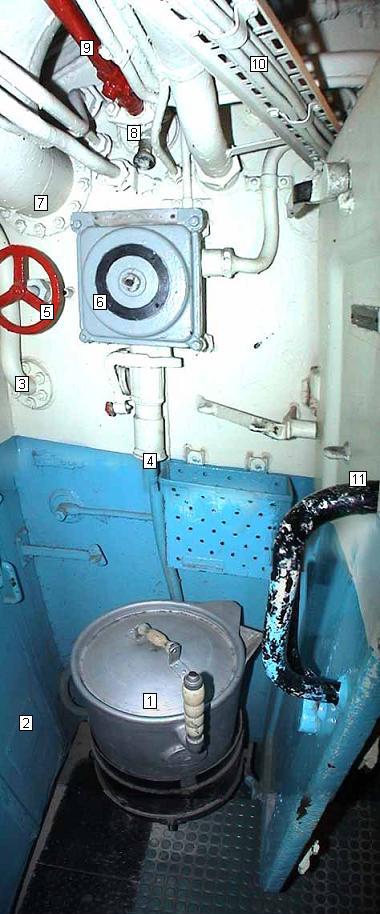

Mamparo entre cocina y sala diesel (estribor)
1-
Olla eléctrica para cocinar
2-
Puerta del local del conmutador/interruptor de baterías eléctricas
3-
Conducto de aceite a sala diesel
4-
Cable de alimentación de la olla eléctrica
5-
Mando de válvula de la tubería de ventilación
6-
Interruptor de la olla eléctrica
7-
Tubo de ventilación.
8-
Conjunto de prensaestopa y engrase estancos de la barra de telemando para la válvula de ventilación del tanque de lastre a popa
9-
Barra de telemando
10-
Bandeja de soporte de cables y cables eléctricos
11-
Puerta de la sala diesel

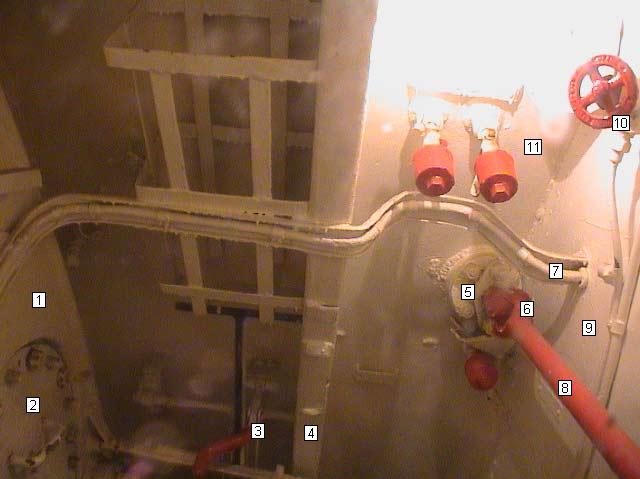

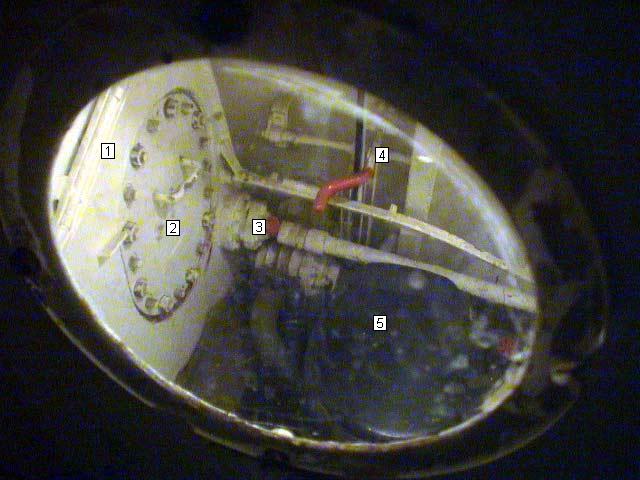

Vista de WC de la cocina
1-
 Mamparo de tanque.
2-
 Registro de acceso al tanque (permite el paso de una persona)
3-
 Cardan, barra y prensaestopa estanco de telemando.
4-
 Mando de bloqueo y apertura de válvulas del WC.
5-
 WC
1-
 Mamparo de tanque
2-
 Registro de acceso al tanque (permite el paso de una persona)
3-
 Mando de bloqueo y apertura de válvulas del WC
4-
 Cuaderna
5-
 Prensaestopa estanco del telemando
6-
 Cardan de telemando
7-
 Soporte y cables eléctricos
8-
 Barra de telemando
9-
 Mamparo
10-
 Válvula, posiblemente de aire de soplado de tanque séptic
11-
 Casco resistente
