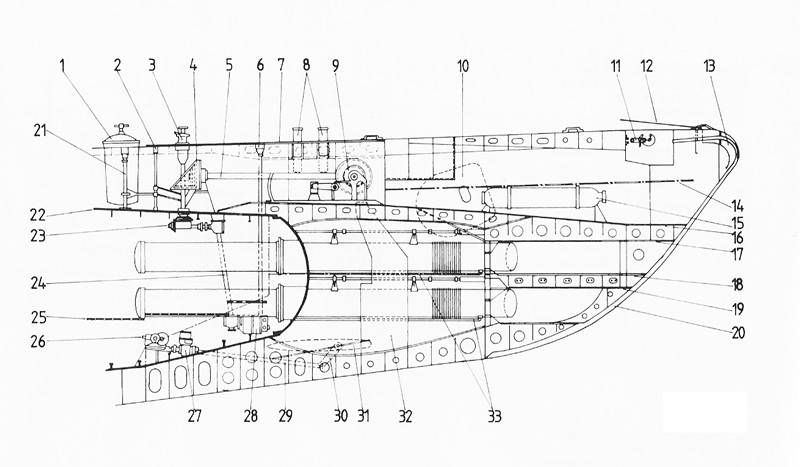

| Leyenda | |||||
| 1- | Contenedor Estanco Botes Salvavidas | 12- | Cable Antena | 23- | Caja transmisión Cabrestante/Ancla |
| 2- | Trampilla Acceso Cabrestante/Ancla | 13- | Refuerzo de la Proa | 24- | Eje transmisión Ancla/Cabrestante |
| 3- | Cabrestante | 14- | Estructura | 25- | Suelo |
| 4- | Transmisión Cabrestante/Ancla | 15- | Botella de Aire Comprimido | 26- | Control Hidráulico Hidroplanos |
| 5- | Arbol de Transmisión Torno Ancla | 16- | Plataforma "E" | 27- | Motor Hidroplano |
| 6- | Control Motor Cabrestante/Ancla | 17- | Plataforma "D" | 28- | Motor Cabrestante/Ancla |
| 7- | Cubierta Exterior | 18- | Plataforma "C" | 29- | Parte Exterior Hidroplano |
| 8- | Bolardos Delanteros (removibles) | 19- | Plataforma "B" | 30- | Brazo Control Posición Hidroplanos |
| 9- | Torno del Ancla | 20- | Proa Atlántica | 31- | Estructura |
| 10- | Alojamiento Ancla (solo estribor) | 21- | Selector Cabrestante/Ancla | 32- | Pozo Cadena del Ancla |
| 11- | Gancho de Remolque delantero | 22- | Casco de Presión | 33- | Drenajes TuboLanzatorpedos |
