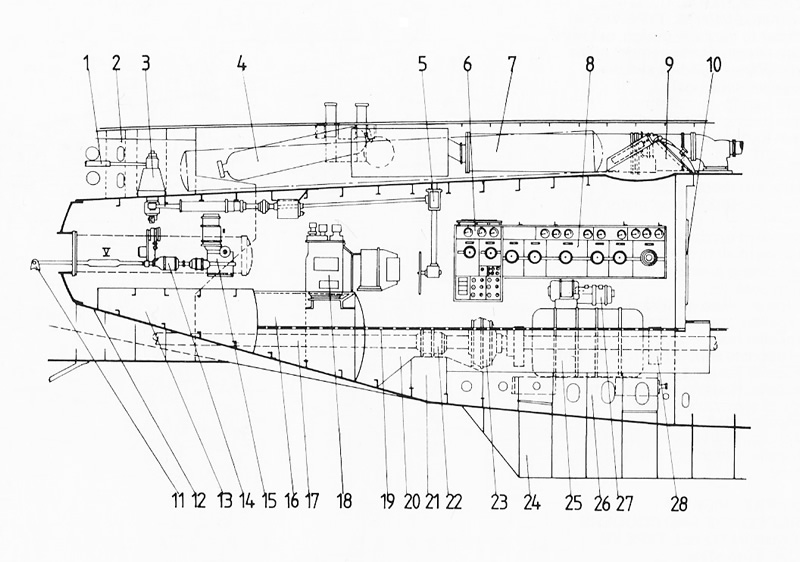

| Leyenda | |||||||
| 1- | Brazo Control Timón | 8- | Control Motores Eléctricos | 15- | Servo motor Hidroplanos | 22- | Chumacera de empuje |
| 2- | Mamparo central aligerado | 9- | Escotilla Carga Torpedos Popa | 16- | Tanque compensador Torpedo | 23- | Embrague del motor eléctrico |
| 3- | Engranaje Timón | 10- | Escotilla Acceso | 17- | Eje Hélice | 24- | Quilla |
| 4- | Grupo aire a Presión 1 | 11- | Eje Control Hidroplanos | 18- | Compresor de aire eléctrico | 25- | Motor Eléctrico |
| 5- | Control Manual Timón | 12- | Casco de Presión | 19- | Suelo | 26- | Soporte motor Eléctrico |
| 6- | Panel Control Baterías | 13- | Tanque Trimado dePopa | 20- | Compartimiento eje Hélice | 27- | Generador Auxiliar |
| 7- | Silenciador Escape Diesel | 14- | Motor control Hidroplanos | 21- | Polin o soporte de la chumacera de empuje | 28- | Acoplamiento de eje |
