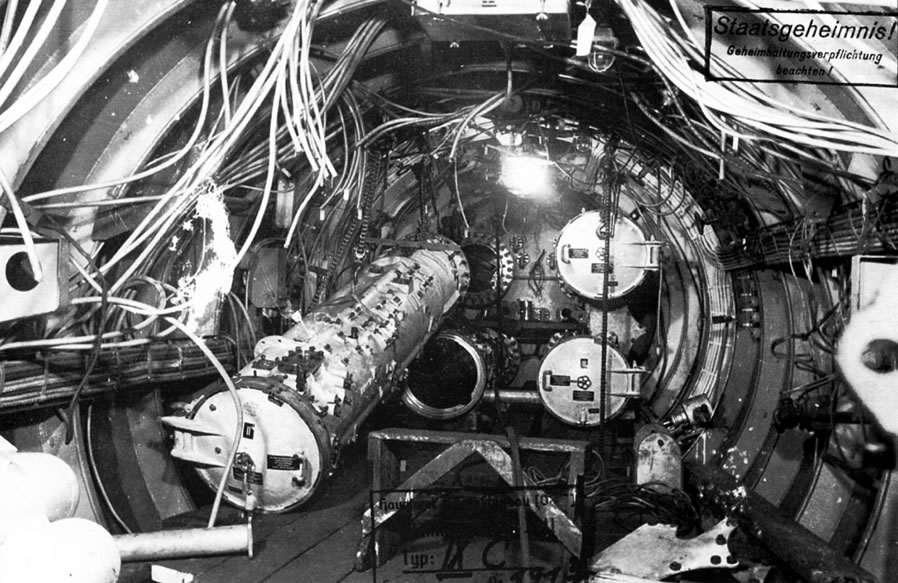

Sala de torpedos de proa de un Tipo IX (idéntica a la de un tipo VII) en fase de construcción.
| Armamento |
| Torpedos y minas |
Los tubos lanzatorpedos El barco está equipado con 4 tubos de torpedos a proa y 1 a popa, cuyo diámetro es de 553,6 mm y cuya longitud es de 7.552 mm. 2/3 de la longitud de estos 5 tubos está situado fuera del casco de presión, y se apoyan en los extremos de mismo y por los mamparos-soporte de tubo lanzatorpedo, en las partes de la cubierta exterior de proa y popa . El lanzamiento de torpedos se lleva a cabo por medio de aire comprimido.
|
|
Sala de torpedos de proa de un Tipo IX (idéntica a la de un tipo VII) en fase de construcción. |
Los tubos están provistos de engranajes para el ajuste de profundidad deseado y para la velocidad del ángulo de giro de un torpedo cargado, durante la aproximación para el ataque. La capacidad del tanque de aire de impulso es de 220 litros, y se utiliza para proporcionar aire comprimido para el lanzamiento del torpedo. Durante el lanzamiento de torpedos, se retrae el engranaje de la barra de disparo del perno de tope y admite aire en el tubo. Para evitar la aparición de burbujas de aire, lo que podría revelan la posición del sumergible, hay un pistón que se coloca entre el torpedo y la tapa reteniendo el aire dentro del tubo. |
 |

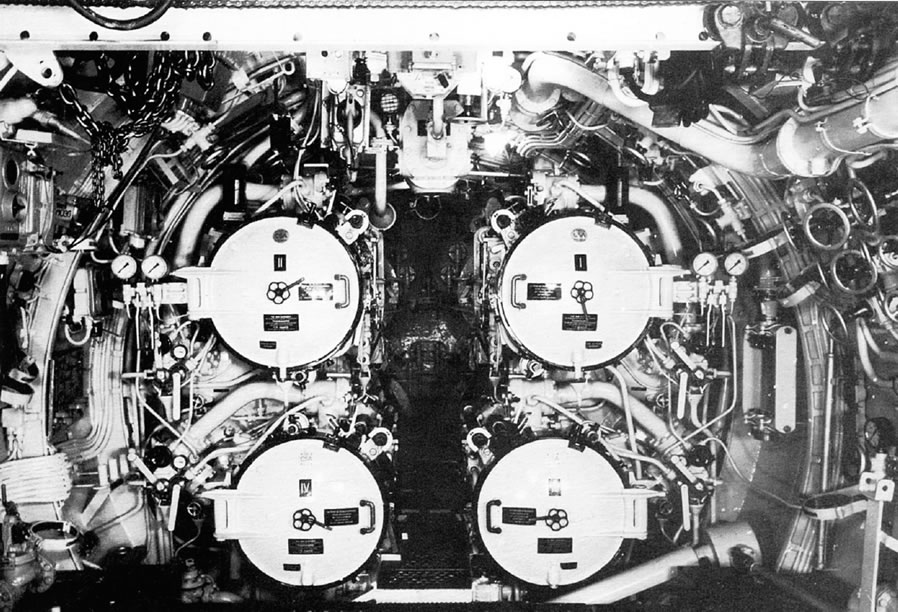

La misma sala de torpedos de proa una vez finalizada. |

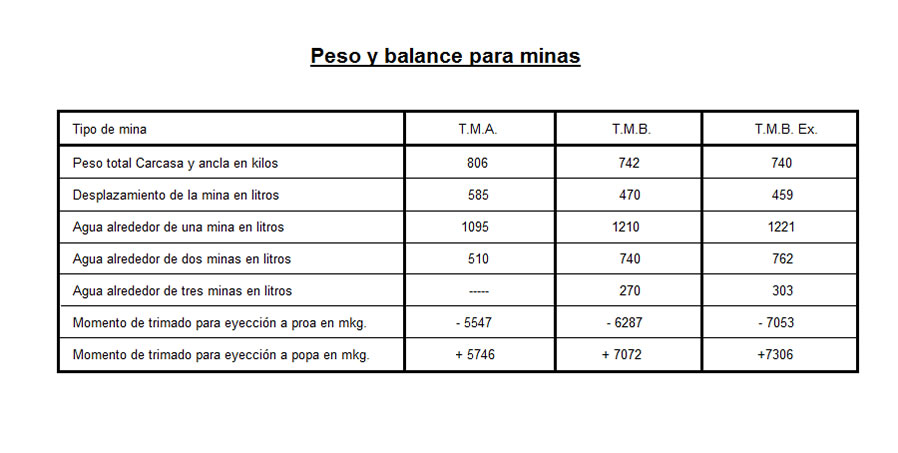

Instalación para la eyección de minas Todos los 5 tubos están adaptados para la eyección de minas además del lanzamiento de torpedos. |
 |

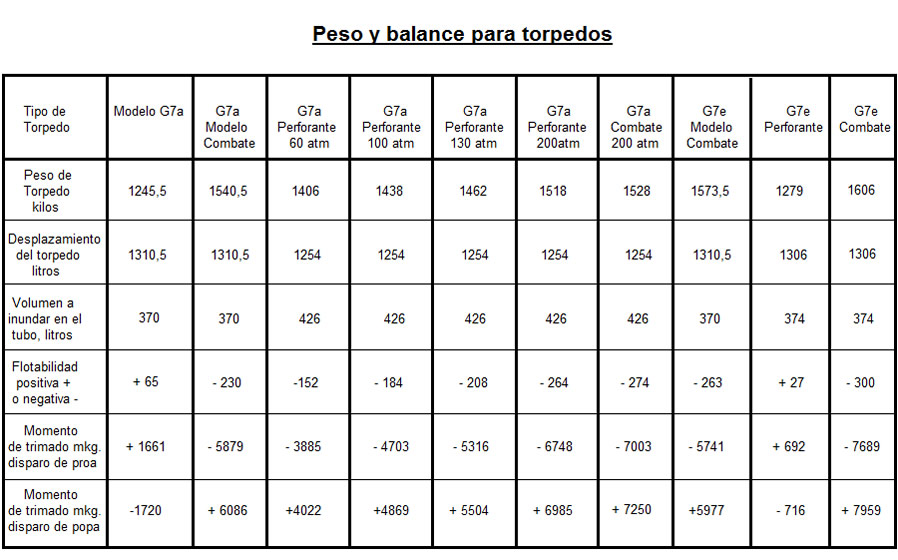

Estiba La mayor capacidad de carga de torpedos y minas se pueden organizar de la siguiente manera:
|
|

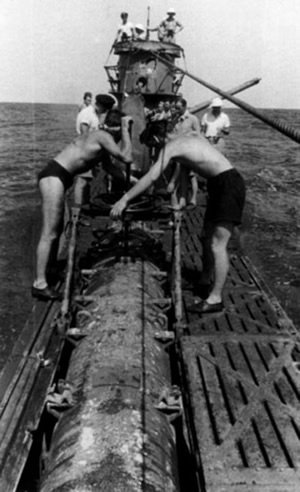

 Contenedor externo de un Tipo VII |
|
 |
Los casos 1-5 son factibles con la densidad del agua de mar baja (1.003) sin cambios adicionales en el asiento y peso de la embarcación. Los torpedos pueden G7a puede ser almacenado en todos los lugares, excepto estiba o almacenamiento auxiliar, porque la cámara del motor coincide con el punto de apoyo. Los G7e no puede ser almacenado en contenedores de cubierta y estiba o almacenamiento de reserva a popa, porque el acceso para el mantenimiento es insuficiente. Las minas TMA y TMB no se puede almacenar en: los dos contenedores de cubierta, estiba o almacenamiento auxiliar bajo piso de la sala de torpedos de proa y a popa en la estiba o almacenamiento de reserva. |
 |

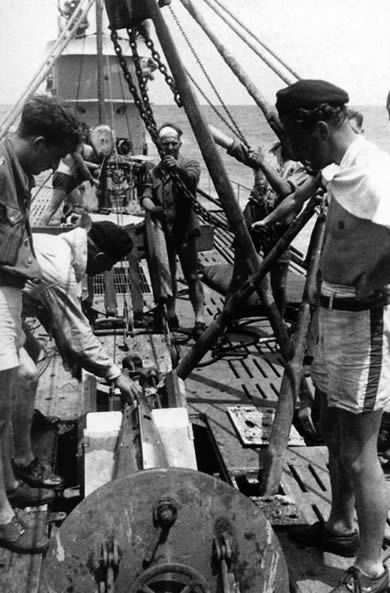

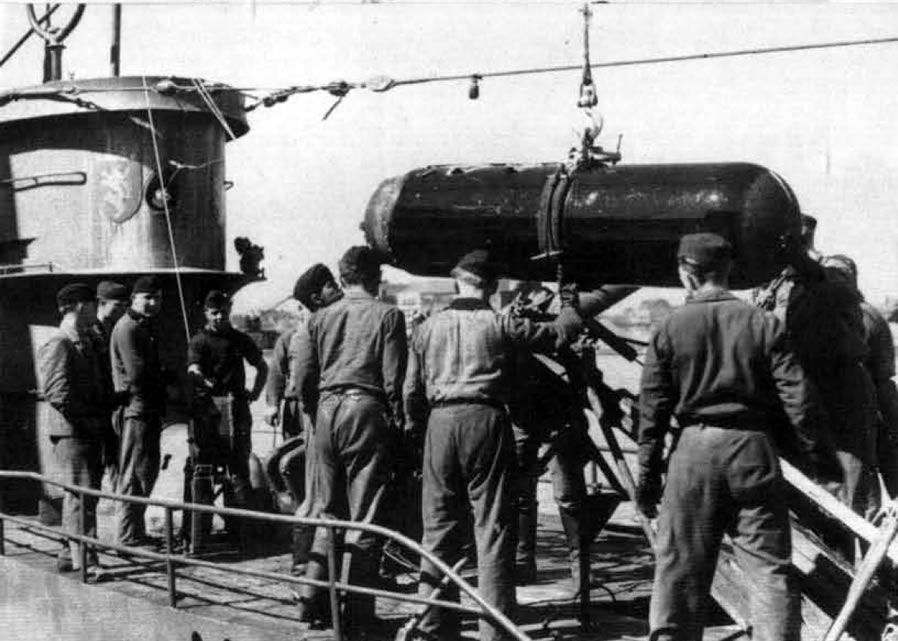

Carga de una mina del tipo TMB en un uboote del tipo VII |
Estos lugares están destinados sólo para los torpedos, y para establecer el número mínimo de torpedos que podría llevarse en la sala de torpedos de proa. Las minas no se pueden almacenar en la sala de torpedos de popa a causa del peligro de los campos eléctricos, por lo tanto, las minas TMA y TMB debe ser cargadas en el tubo de torpedo de popa, sólo cuando los motores eléctricos están desconectados. El caso 3, con 14 TMA, corresponde al caso 2 con 21 TMB. El caso 5, con 16 TMA, permite llevar un torpedo más respecto al caso 4 con 24 TMB. El almacenamiento seguro de municiones torpedo (9 espoletas de contacto y 10 fusibles de torpedos), se establece en la sala de torpedos de proa. |

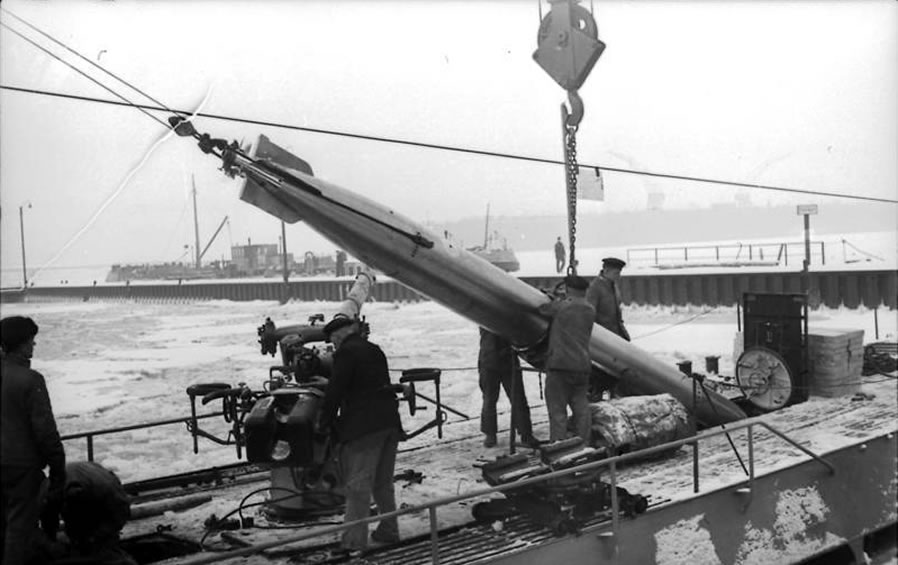

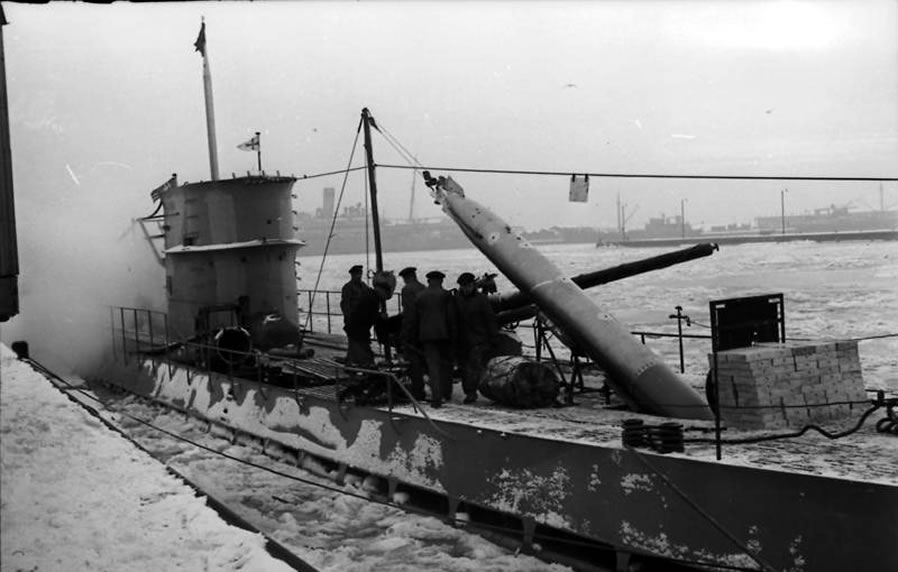

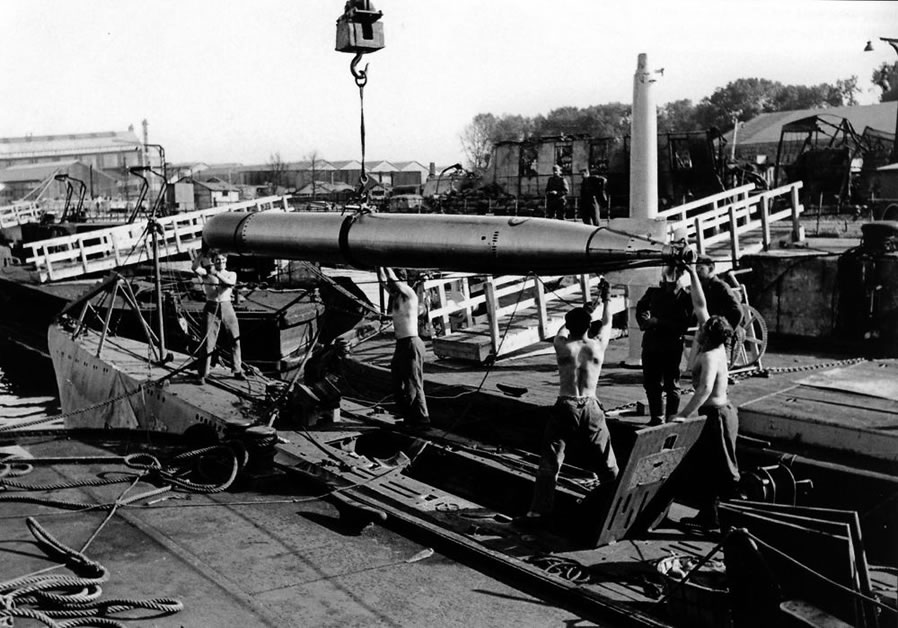

Equipos de carga de torpedos Los torpedos se pueden cargar desde tierra o desde barcos, por medio de una grúa portuaria o de barco, o desde el agua por medio de una grúa portátil. Esta grúa puede ser montada en la cubierta superior a proa y a babor, o, en la cubierta superior a popa a babor o estribor al lado de la escotilla de cocina. Detalle de la introducción de un torpedo a través de la escotilla de carga de proa. Aunque la imagen corresponde a un uboot del Tipo IX, el sistema empleado en los Tipo VII era exactamente el mismo. |
 |
 |
| Control del sistema de fuego del torpedo |
 |

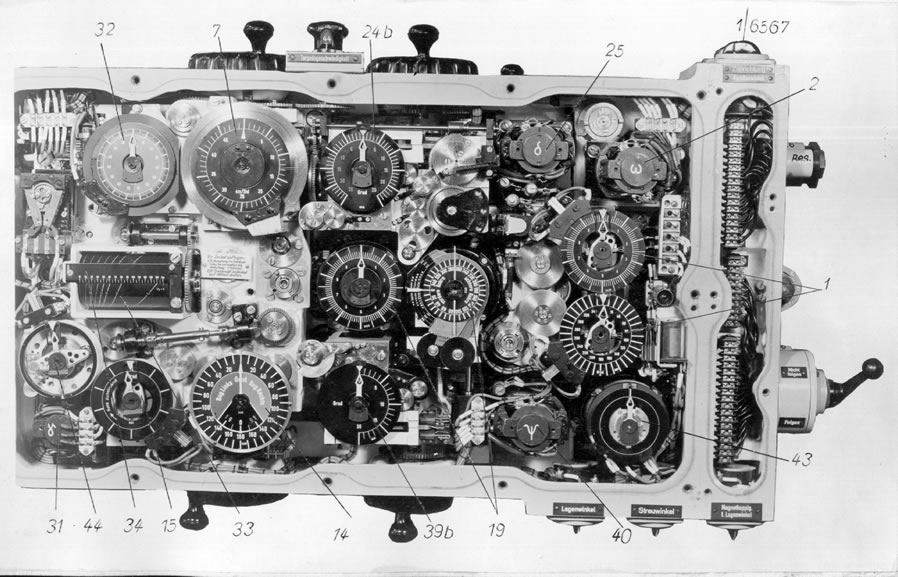

Instalación de la computadora para dirección de torpedos T.D.C La instalación informática para la dirección de torpedos, está destinada a calcular el ángulo de giro sobre la base de los valores estimados y medidos, y transmitirlo al tubo lanzatorpedos eléctricamente (disparo único o salva sin necesidad de girar el sumergible).
|
Los datos, disparando desde la torre de mando y la sala de control, se transmiten eléctricamente a los receptores de ángulo de giro de torpedo. En las salas de torpedos de proa y popa, el ángulo de giro del torpedo se puede ajustar eléctricamente o manualmente por medio de engranajes de ajuste giroscópico. Esta instalación se alimenta con corriente alterna del tablero auxiliar 1, a través del convertidor rotativo situado en la sala de torpedos de popa (los servo motores son alimentados desde el cuadro auxiliar 2). |

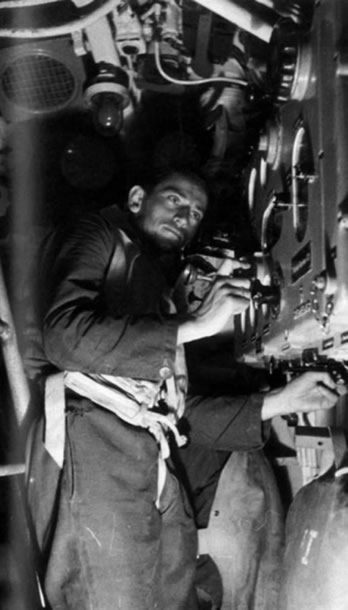

 Ajustando el TDC. |
Instalación para disparo de torpedos La instalación de fuego proporciona disparo eléctrico desde el puente y desde la torre de mando, y es adicional al lanzamiento mecánico en el tubo. Consta de las siguientes partes:
El temporizador de intervalos de salva, lanza los torpedos cuando se selecciona salva a intervalos de tiempo predefinidos. En el caso de fallo del sistema de disparo eléctrico, el parpadeo de las lámparas correspondientes indica el retardo de tiempo para el lanzamiento mecánico. |
Sistema de indicación de órdenes de torpedos

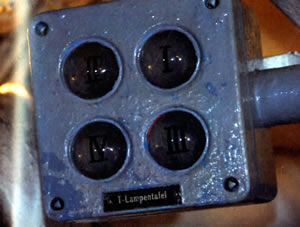

A la derecha, el indicador óptico situado en la sala de torpedos de proa. |
 |
Compensación del peso durante el disparo de torpedos y expulsión de minas Para drenar el agua de los tubos y para compensar el peso de los torpedos lanzados, se instalan dos tanques de compensación de torpedos en la sala de torpedos de proa, y un depósito de compensación de torpedos en la sala de torpedos de popa. Los depósitos están conectados a la instalación de drenaje, y están equipadas con tuberías de ventilación y de sondeo. Los tanques a proa, se inundan a través de una válvula del casco situada a babor del casco. El tanque situado en la sala de torpedos de popa, se inunda de la toma de la bomba de agua de refrigeración. Para las capacidades de los tanques de compensación de torpedos, véase el apartado dedicado a los tanques. |
 |
 |
| Artillería |
 |

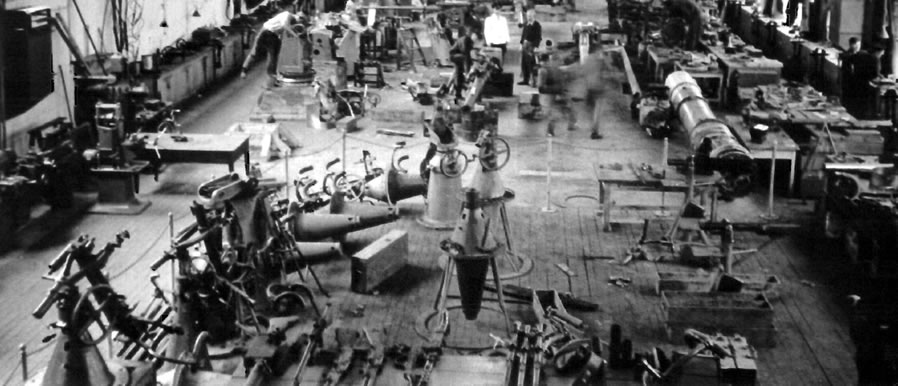

Imagen de un taller de artillería. En primer plano vemos varios soportes y peanas para la ametralladora de 2cm, al fondo varios cañones. |
Armas Cañón de 8,8 cm (S.K. C/35) |
Las municiones Cantidad total de munición que puede ser almacenada para:
De ellos en el pañol de municiones, en la habitación de oficiales, entre las cuadernas 50 ½ - 53:
Listos para el uso se almacena munición, para el cañón de 8,8 cm S.K. C/35, en recipientes a prueba de presión (un recipiente colocado en un bastidor) en la cubierta superior, justo detrás y fuera del círculo operativo del cañón, a ambos lados de la torre de mando:
El pañol de municiones en la sala de oficiales, se conecta a la instalación de las inundación y de drenaje. |
 |
 |

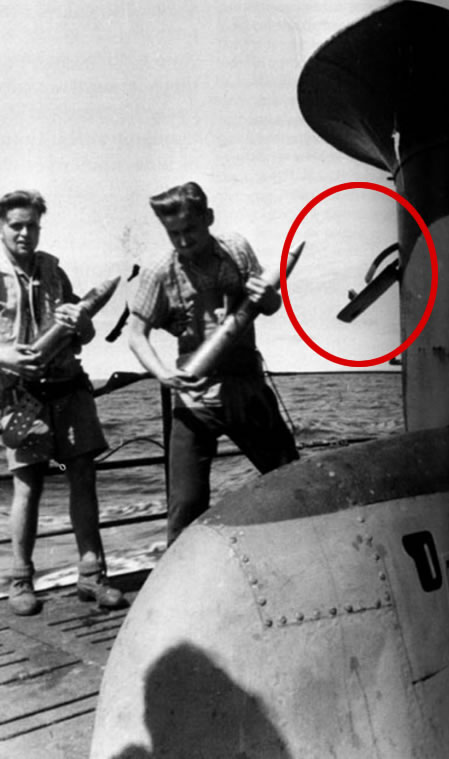

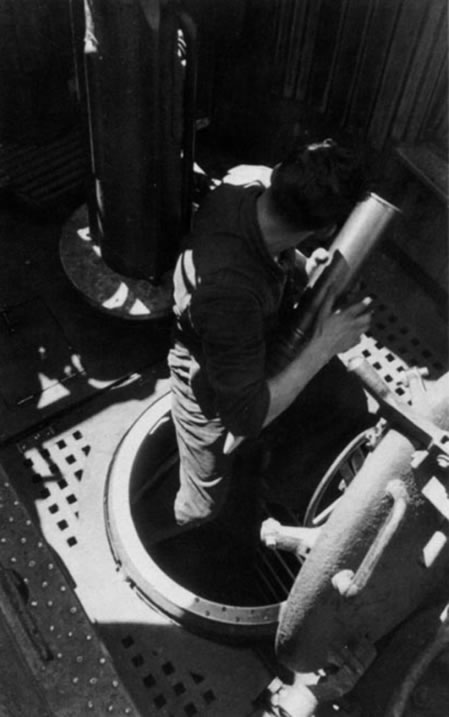

A la izquierda vemos el paso de los proyectiles de 8,8cm de la torreta al puente. A la derecha vemos la trampilla que había en la vela para el paso de los proyectiles entre el puente y la cubierta..
|
|
Minas y equipo de demolición. Para las minas TMA y TMB estiba, véase más arriba.
Los explosivos se almacenan en un compartimiento inundable en la sala de control. |
 |

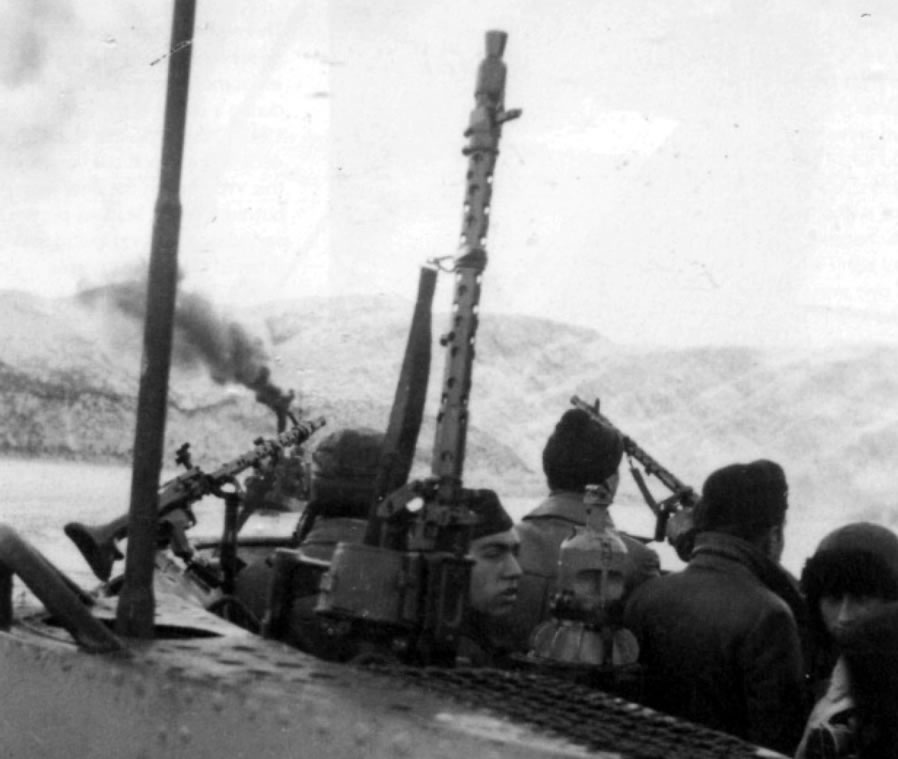

Varias ametralladoras de 8mm montadas en soportes en el puente. |
Armas pequeñas En el sumergible se almacenan:
La asignación de munición es como sigue:
La munición para armas pequeñas se almacena en el pañol de municiones en la sala de oficiales. |

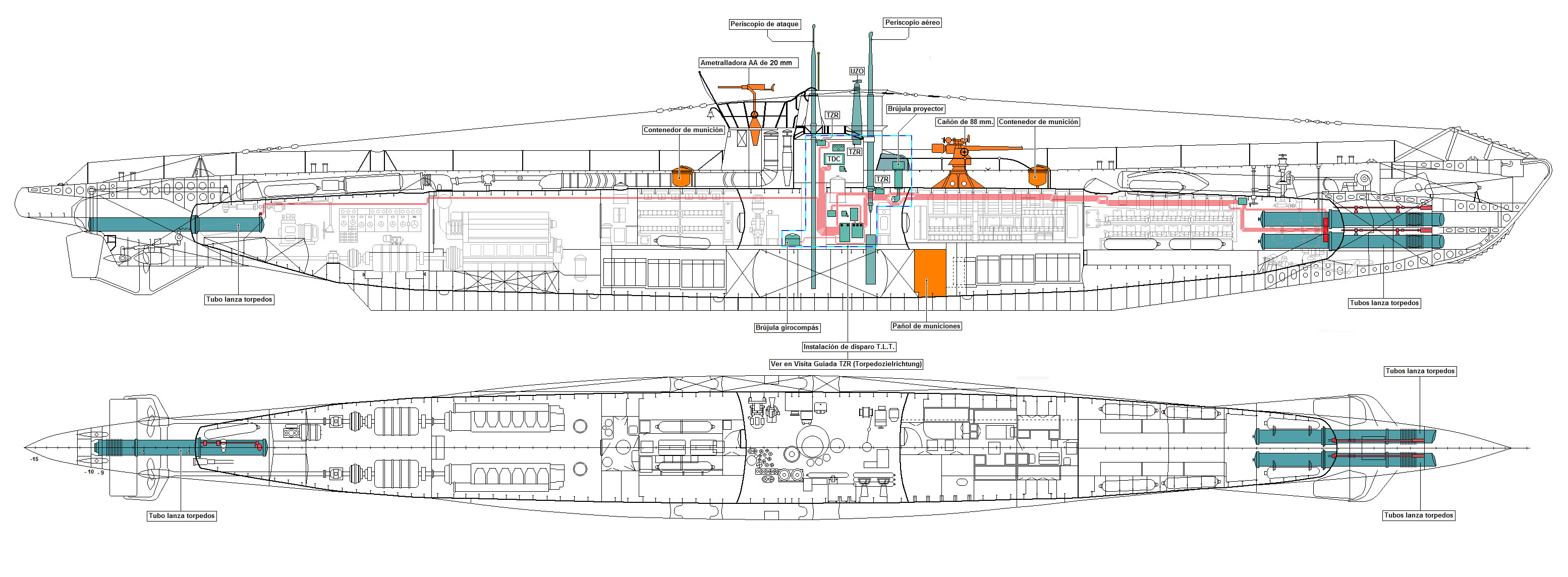

| Esquema |
 |
Clickad en la imagen para ampliarla |
| Anexo sobre armamento |
La dotación de armas citadas es válida para los primeros sumergibles tipo VIIC en particular, y para algunos casos con ligeras variantes en general. Para saber más, dentro de el apartado "Técnica" de U-Historia, ver el apartado dedicado a Artillería de la sección "Visita Guiada" y el apartado dedicado a "Armamento". |
