Telemandos para Válvulas
Introducción

Los telemandos para válvulas se hacen imprescindibles en todo tipo de buques, por cuanto en muchos casos y debido a la situación de las válvulas en lugares de difícil acceso o a la necesidad de un control y accionamiento inmediato, es preciso tener cerca un sistema de accionamiento que evite pérdidas de tiempo y maniobras de apertura y cierre complicadas.

Válvulas para apertura de lastres, tanques de combustible, de aceite o de ventilación entre otras son accionadas desde lugares más o menos remotos a la situación de las mismas de un modo casi inmediato a la orden o necesidad de abrir o cerrar una de ellas, seguidamente y por medio de fotos y esquemas veremos como son estas sencillas instalaciones.

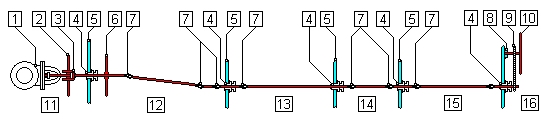

Esquema de un Telemando
En el siguientye dibujo está representado el esquema de uno de los telemandos que se accionan desde la central y puede además ser accionado desde la sala de motores eléctricos a popa es válido para otros telemandos similares.
1-
Válvula telemandada
9-
Conjunto de piñones y cadena para telemando
2-
Volante propio de la válvula
10-
Volante en el mamparo de la central
3-
Horquilla para empujar sobre los brazos del volante haciéndolo girar (en algunos casos se desmonta el volante y se dispone un casquillo desplazable con espiga cuadrada.
11-
Tanque
4-
Bloques de prensaestopas estancos soldados al mamparo
12-
Sala de motores eléctricos
5-
Mamparos
13-
Sala de motores diesel
6-
Volante para accionar la válvula desde la sala de motores eléctricos
14-
Cocina
7-
Articulaciones cardan
15-
Compartimento de suboficiales
8-
Casquillo de soporte para volante en la central
16-
Central

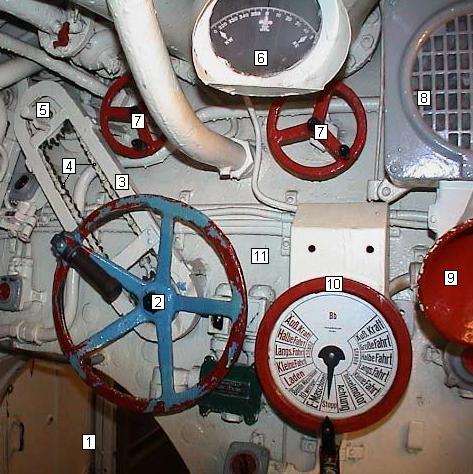

Telemandos
En esta foto vemos la composición de un telemando de válvula para tanque de lastre que está situada en el compartimento de torpedos de proa. La vista es sobre el mamparo de proa de la central
1-
Escotilla de acceso a compartimento de oficiales y salas de radio y escucha
2-
Volante para accionamiento de telemando para tanque de lastre
3-
Protección para la cadena del telemando
4-
Cadena de telemando tipo bicicleta
5-
Piñón y barra de telemando
6-
Compás
7-
Volantes para telemando de válvula de ventilación (la válvula se encuentra del otro lado del mamparo y tiene otro volante por su lado contrario, ver ventilaciones)
8-
Intercomunicador
9-
Tubo Acústico
10-
Telégrafo de órdenes de los motores de babor
11-
Mamparo de proa de la central

Detalle de articulación y soporte
En la foto vemos la articulación y el soporte de un tramo de telemando que se encuentra en el compartimento de motores eléctricos y corresponde con la válvula de ventilación del tanque de lastre de popa.
1-
Barra
2-
Articulación cardan
3-
Soporte
4-
Engrase de tapón
5-
Casco resistente
6-
Cuaderna

Detalle de línea de telemando
En la foto se puede ver una de las líneas de telemando se encuentra en la sala de motores eléctricos y procede de la central, la línea gobierna la apertura y cierre del tanque de lastre de popa.
1-
Pasamamparos desde la sala diesel
2-
Articulación cardan y soporte (ver foto del detalle de articulación y soporte)
3-
Articulación y soporte
4-
Barra de telemando
5-
Tubo de salida de ventilación,
6-
Polipasto para maniobras de carga de torpedos
7-
Mamparo

Detalle de pasamamparos
En esta foto se puede ver el detalle parcial de un pasamamparos estanco para telemando.
1-
Mamparo entre la sala de control y el compartimento de suboficiales
2-
Volante y válvula para conductos de ventilación
3-
Pasamamparos de telemando
4-
Articulación cardan y barra de telemando
5-
Embonado.

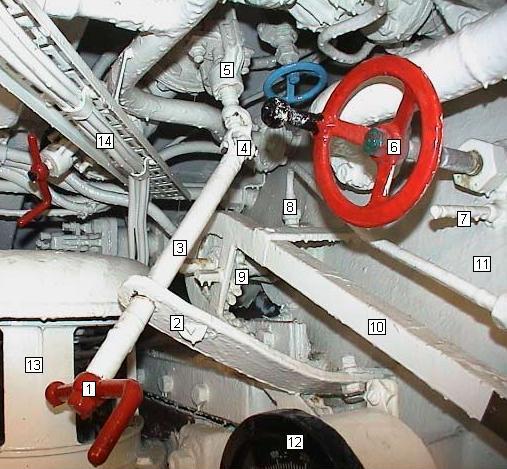

Detalle de telemandos
En ésta foto podemos ver tres sistemas para telemando de válvulas.
1-
Manilla de telemando para válvula de circulación de agua
2-
Soporte de varilla
3-
Varilla
4-
Articulación cardan
5-
Válvula telemandada
6-
Volante para telemando de válvula de ventilación (la válvula se encuentra del otro lado del mamparo y tiene otro volante por su lado contrario)
7-
Varilla indicadora de la posición de la válvula (abierta o cerrada) en este caso falta un índice roscado al vástago.
8-
Tubo de engrase de rodamiento
9-
Piñón para telemando de válvula de tanque lastre de popa
10-
Angular de protección para la cadena de telemando
11-
Mamparo entre la central y el compartimento de suboficiales
12-
Amperímetro de la bomba principal de achique e inundación
13-
Bomba principal de achique e inundación
14-
Soporte y cables eléctricos.
