Compartimiento Suboficiales.

Compartimiento Suboficiales

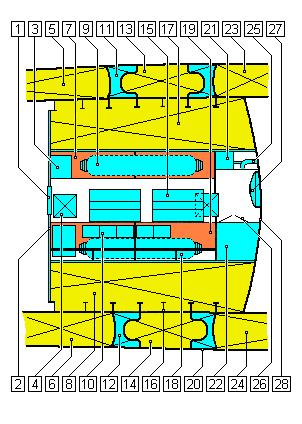

Planta, esquema general

1-	Puerta estanca entre cocina y compartimento de suboficiales
2-	Mamparo estanco entre cocina y compartimento de suboficiales
3-	Armario bajo
4-	Trampilla de acceso al compartimento de baterías de popa
5-	Tanque de lastre y combustible número dos de babor
6-	Tanque de lastre y combustible número dos de estribor
7-	Literas de babor
8-	Tanque de combustible número uno de estribor
9-	Botella de aire comprimido de babor
10-	Taquillas para guardar objetos personales
11-	Refuerzo del tanque de regulación número uno de babor
12-	Refuerzo del tanque de regulación número uno de estribor
13-	Tanque de regulación y combustible número uno de babor
14-	Tanque de regulación y combustible número uno de estribor
15-	Mesa de tres hojas (dos laterales abatibles)
16-	Cuaderna y casco resistente
17-	Tanque de combustible número uno de babor
18-	Botella de aire comprimido de estribor
19-	Literas de estribor
20-	Casco exterior

21-	Armarios (en el U 995 actual no hay)
22-	Armarios bajos
23-	Tanque de regulación número dos de babor
24-	Tanque de regulación número dos de estribor
25-	Tubo desde la bomba de achique, posiblemente colector de sentinas
26-	Puertas de armario
27-	Escotilla de acceso a la central
28-	Mamparo estanco entre el compartimento de suboficiales y la central

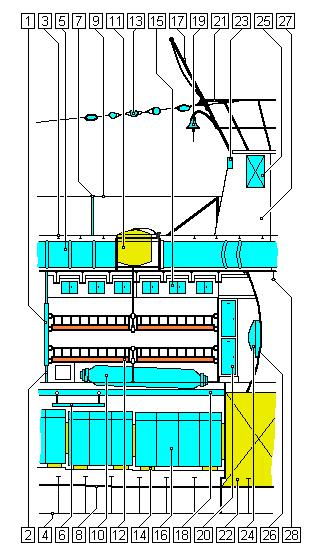

Alzado, esquema general

1-	Puerta estanca de acceso a la cocina
2-	Mamparo estanco entre la cocina y el compartimento de suboficiales
3-	Cubierta
4-	Quilla
5-	Tubo de ventilación de los motores diesel
6-	Plataforma desplazable para mantenimiento del cuarto de baterías
7-	Candelabro de la barandilla
8-	Casco resistente
9-	Barandilla
10-	Botella de aire
11-	Contenedor estanco de munición de 20 mm
12-	Litera
13-	Aislantes del cable de la antena de radio
14-	Tacos y cuñas de fijación de las baterías
15-	Taquillas para guardar objetos
16-	Baterías
17-	Mástil de la bandera
18-	Rail de la plataforma desplazable
19-	Campana
20-	Armarios (en el U 995 actual no hay)
21-	Batayola de la plataforma de popa
22-	Tanque central de combustible
23-	Luz de tope de popa
24-	Escotilla estanca de acceso a la Central
25-	Trampilla
26-	Mamparo entre la Central y el compartimento de suboficiales
27-	Estructura de la plataforma de popa
28-	Cuaderna

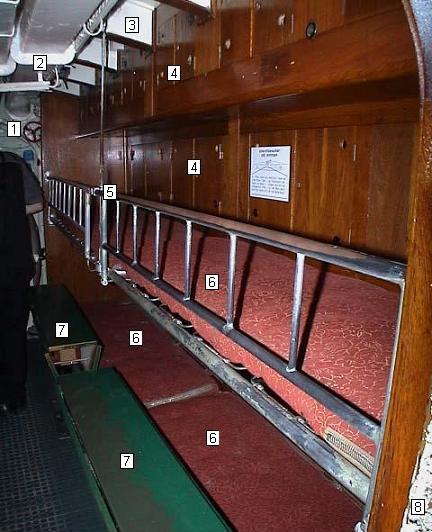

Camarote Suboficiales

1-	Válvula de ventilación en el mamparo entre la central y el compartimento de suboficiales
2-	Tubería de ventilación
3-	Embonado de madera que cubre la cuaderna
4-	Taquillas para guardar objetos personales
5-	Barandilla y soporte de las literas
6-	Literas
7-	Mesas con dos hojas abatibles

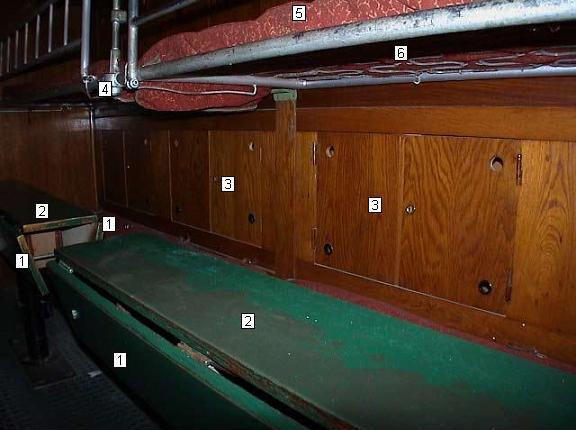

Detalle compartimento de suboficiales

1-	Tablas abatibles de mesas
2-	Tablas fijas de mesas
3-	Taquillas para guardar objetos personales
4-	Anclaje del soporte de las literas
5-	Litera
6-	Somier de la litera

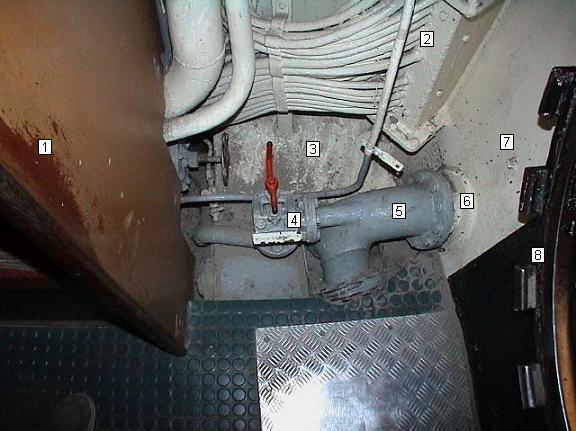

Detalle Compartimiento Suboficiales junto a mamparo de proa babor.

1-	Embonado
2-	Caja pasacables estanca
3-	Casco resistente
4-	Válvula de circulación de agua
5-	Tubo hacia la bomba de achique, posiblemente colector de sentinas
6-	Pasamamparos estanco
7-	Mamparo entre compartimento de oficiales y central
8-	Escotilla estanca de acceso a la central

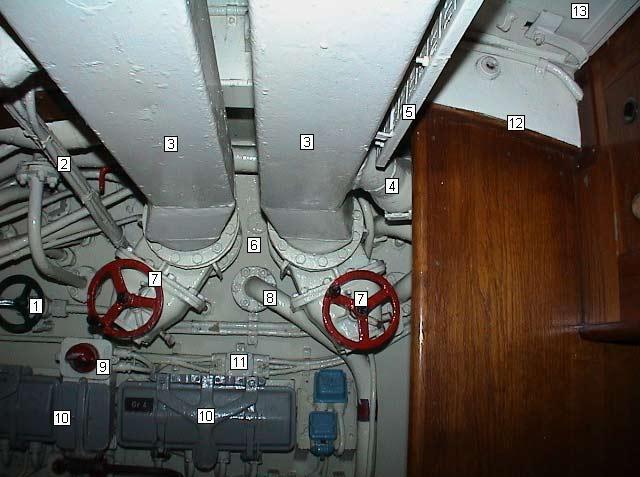

Vista a proa del compartimento suboficiales

1-	Volante y válvula de circulación de aire comprimido
2-	Cables eléctricos y soportes
3-	Tubos de ventilación
4-	Ramal de ventilación
5-	Bandeja de soporte de cables eléctricos
6-	Mamparo estanco entre el compartimento de suboficiales y la central
7-	Volantes y válvulas para apertura o cierre de ventilación
8-	Tubo de combustible del tanque central
9-	Interruptor/conmutador
10-	Cajas de conexiones y/o fusibles
11-	Caja de conexiones
12-	Embonado
13-	Casco resistente
