Compartimiento de Popa

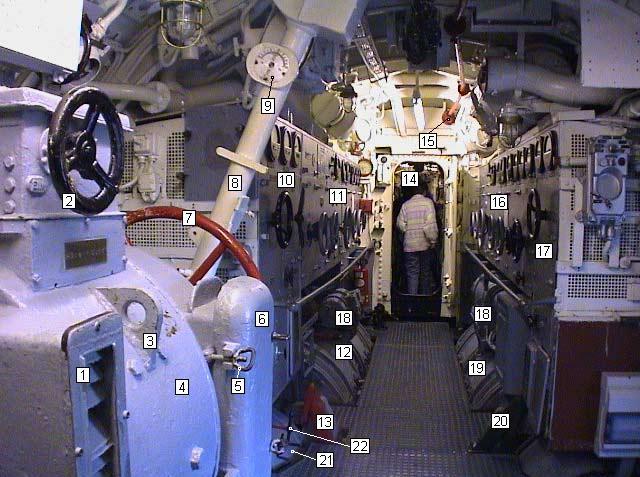

Vista hacia proa del compartimento de motores eléctricos

1- Rejilla de ventilación del motor eléctrico 2- Mando del motor eléctrico (conmutador/interruptor 3- Cáncamo para maniobras de desmontaje o montaje del motor eléctrico 4- Carcasa del motor eléctrico 5- Mariposas para el cierre de la tapa de escobillas y colector 6- Tapa de colector y escobillas del motor eléctrico 7- Volante de gobierno auxiliar del timón vertical 8- Tubo de alojamiento de la barra de gobierno 9- Indicador del ángulo de metida del timón 10- Cuadro de control de baterías del motor de babor 11- Cuadro de control de motor principal eléctrico de babor 12- Motor principal eléctrico de babor 13- Palancas de embrague del motor eléctrico de babor 14- Puerta estanca de acceso a la sala de motores diesel 15- Barra de válvula telemandada para apertura y cierre de la ventilación del tanque de lastre de popa 16- Cuadro de control de motor principal eléctrico de estribor 17- Cuadro de control de baterías del motor de estribor 18- Generadores eléctricos auxiliares posiblemente variadores de campo o convertidores para controlar el giro de los motores 19- Motor eléctrico principal de estribor 20- Embrague de motor eléctrico de estribor 21- Embrague del motor eléctrico de babor 22- Telemando de tomas de mar.

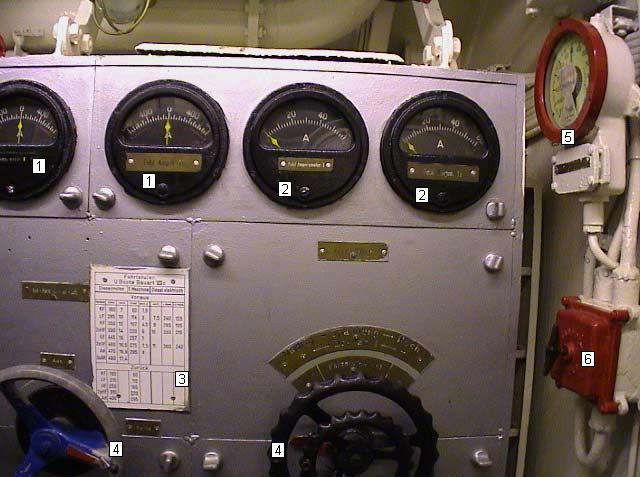

Detalle del cuadro de control del motor de babor

1- Amperímetros para medir intensidades de carga y descarga 2- Amperímetros para medir intensidades, sólo carga o sólo descarga 3- Tabla de velocidades y revoluciones a velocidades pedidas por telégrafo de órdenes (ver comunicaciones internas) 4- Volantes para variar el giro del motor eléctrico de babor 5- Cuentarevoluciones 6- Interruptor/conmutador

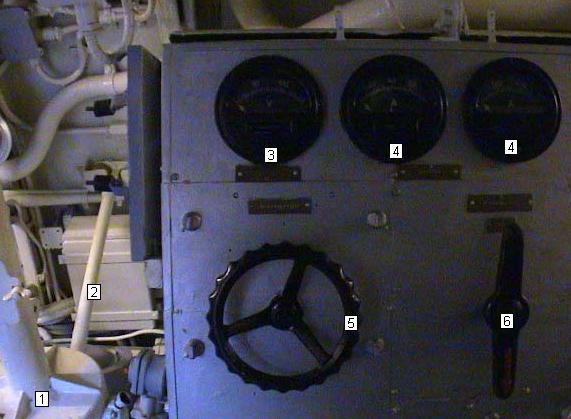

Detalle del cuadro de control de baterias
	1- Caja de engranajes del mando del timón auxiliar 2- Trinca para sujetar abatido el mando 3- Voltímetro 4- Amperímetros 5- Mando de conmutación de baterias 6- Palanca de conmutador o interruptor

Detalle del compartimento de los motores eléctricos

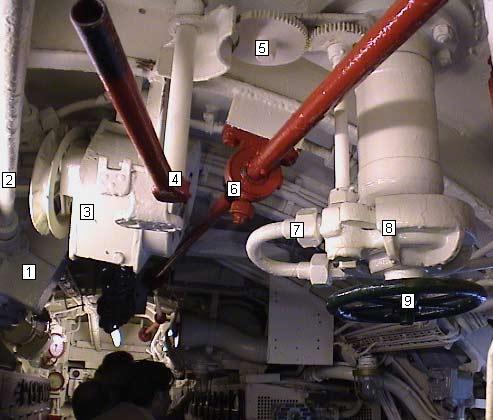

1- Caja de engranajes del mando auxiliar de los timones verticales 2- Barra del mando auxiliar 3- Polipasto para las maniobras de carga y descarga de torpedos 4- Palanca y barra de cierre neumático o hidraúlico de válvulas exteriores (posiblemente escapes 5- Engranajes de cierre automático 6- Cojinete de soporte y engrase del telemando de la válvula de ventilación del tanque de lastre de popa 7- Conducto de aire o hidraúlico que acciona el motor de cierre de válvulas exteriores 8- Carcasa del motor de cierre de válvulas exteriores 9- Volante para accionamiento manual de cierre

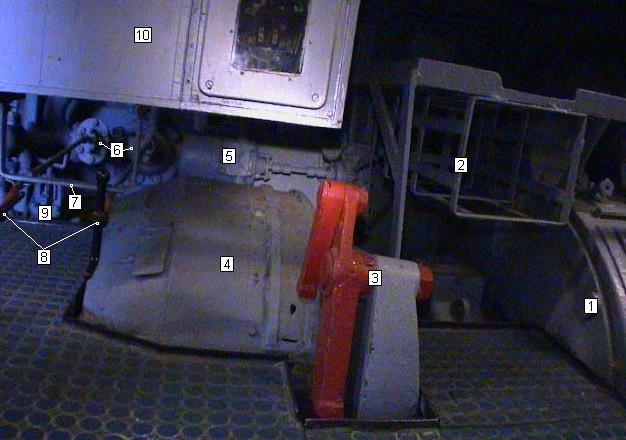

Detalle de embrague y otros

1- Motor eléctrico 2- Estanterias 3- Palanca y soporte de palanca de embrague 4- Carcasa del embrague del motor eléctrico 5- Pequeño motor eléctrico para servicio auxiliar 6- Válvulas de fondo o tomas de mar 7- Soporte de los telemandos de las válvulas 8- Manillas de telemandos 9- Válvula, posiblemente de sentinas

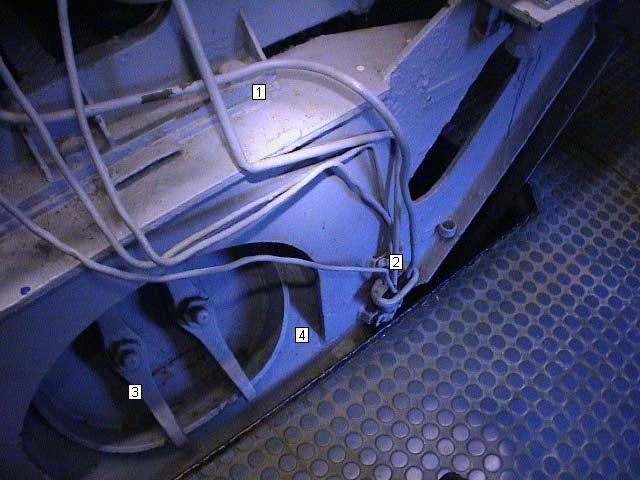

Detalle de tapa del tanque de compensación babor

1- Polin y anclajes del compresor eléctrico (en babor) 2- Tubos de drenaje del compresor y embudo hacia la sentina 3- Tapa, puentes y tuercas de cierre del tanque de compensación de torpedos de babor 4- Tanque de compensación de torpedos de babor

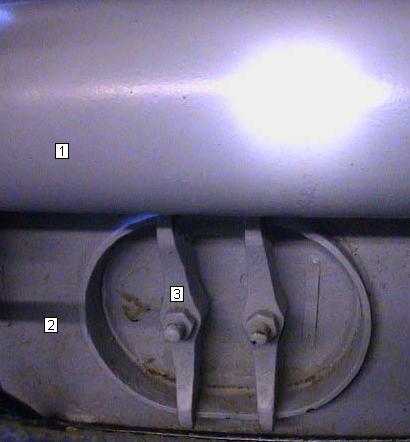

Detalle de tapa del tanque de compensación estribor
	1- Botella de aire comprimido bajo el compresor rotativo (estribor) 2- Tanque de compensación de torpedos de estribor 3- Tapa, puentes y tuercas de cierre del tanque de compensación de torpedos de estribor

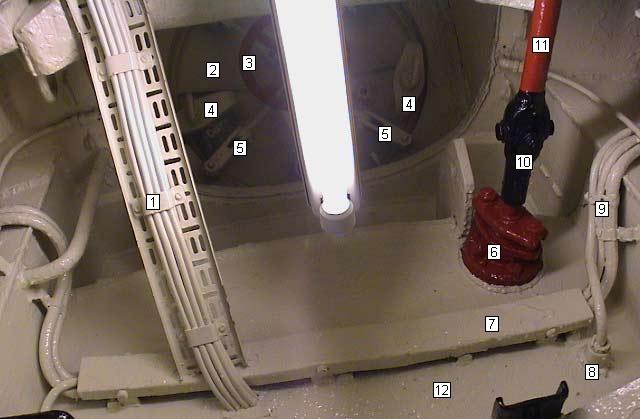

Detalle de escotilla de torpedos de popa

1- Bandeja de soporte, abrazaderas y cables eléctricos 2- Escotilla de carga de popa de torpedos 3- Volante de cierre de escotilla 4- Trincas de seguridad 5- Cierres de escotilla 6- Prensa estopa estanco 7- Chapa protectora de cables 8- Pasacable estanco 9- Cables 10- Cardan 11- Barra telemando de válvula de aireación del tanque de lastre de popa 12- Mamparo entre sala de motores diesel y eléctricos

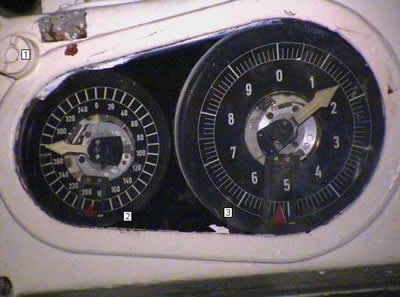

Indicador de parámetros del torpedo enviados desde la central
	1- Tuerca de la tapa 2- Indicador del rumbo en grados 3- Indicador preciso del rumbo en grados (decimal)
