Sala Motores Diesel

Sala Diesel

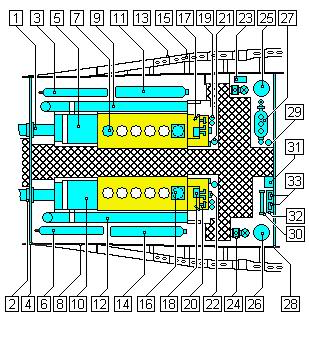

Planta, esquema general

1-	Eje intermedio entre motor diesel y motor eléctrico
2-	Paso estanco del eje
3-	Botella de oxigeno en babor
4-	Mamparo entre salas de motores diesel y eléctricos
5-	Turbo de motor diesel de babor
6-	Botella de oxigeno en estribor
7-	Cilindro y pistón del motor
8-	Casco interior o resistente
9-	Colector de escape del motor de babor (paralelo y por arriba o abajo se encuentra el colector de admisión)
10-	Turbo de motor diesel de estribor
11-	Botella de aire de arranque de motores de babor
12-	Colector de escape del motor de estribor (paralelo y por arriba o abajo se encuentra el colector de admisión)
13-	Casco o forro exterior
14-	Botella de aire de arranque de motores estribor
15-	Refuerzo aligerado o palmejar del forro exterior
16-	Culata del motor

17-	Indicadores de control de cilindros
18-	Cajas y mandos de arranque y aceleración de los motores (en babor y estribor montaje simétrico)
19-	Filtros de combustible (en babor y estribor montaje simétrico)
20-	Volante de la válvula de aire de arranque.
21-	Filtro de aceite (babor y estribor montaje simétrico)
22-	Bomba de engrase de engranajes (babor y estribor montaje simétrico)
23-	Bomba centrífuga
24-	Válvulas de toma de mar (babor y estribor montaje simétrico)
25-	Bomba posiblemente de achique de sentinas (babor
26-	Bomba posiblemente de achique de sentinas (estribor)
27-	Caja de válvulas para la distribución de aceite de engrase
28-	Mamparo entre sala diesel y cocina
29-	Filtro de la tubería de llenado de aceite de engrase
30-	Posiblemente enfriador
31-	Tanque
32-	Caja de válvulas del circuito de inundación y achique
33-	Bombas manuales, posiblemente para achique manual de sentinas.

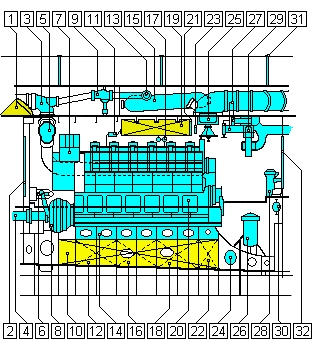

Alzado, esquema general (un sólo motor)

1-	Escotilla de popa para carga de torpedos
2-	Puerta y mamparo estancos entre sala de motores diesel y eléctricos
3-	Válvula exterior y T para salida de escapes por snorkel o en superficie
4-	Eje intermedio entre motores diesel y eléctricos
5-	Válvula interior y colector de escape de motores diesel,
6-	Palancas y mecanismos de embragues
7-	Turbo
8-	Embrague
9-	Válvula de escapa hacia el snorkel
10-	Tanques aceite almacen 1 y 2 (estribor y babor) (ver Aceite lubricante)
11-	Grupo de válvulas de combustible de los tanques de gravedad
12-	Tanque aceite sucio (ver Aceite lubricante)
13-	Colector de escape del snorkel
14-	Bancadas o polines de los motores diesel
15-	Botella de aire comprimido
16-	Tanque aceite motor de babor (ver Aceite lubricante)

17-	Grupo de válvulas de purga de los tanques de gravedad,
18-	Tanque de aceite motor de estribor (ver Aceite lubricante)
19-	Tanques de gravedad (sedimentación y consumo)
20-	Motor diesel
21-	Niveles de los tanques de gravedad
22-	Tanque de reboses de combustible (ver Aceite lubricante)
23-	Manómetros de control de los motores diesel
24-	Aligeramiento
25-	Valvulón de aire de los motores diesel
26-	Posiblemente filtros, separadores o purificadores de aceite o agua de sentinas
27-	Tubos y válvulas de ventilación
28-	Bomba de circulación y trasiego de combustible y aceite
29-	Ventilador para renovación de aire (ver Ventilaciones)
30-	Caja de válvulas para distribución de aceite
31-	Candelabro de barandilla
32-	Puerta y mamparo entre la sala de motores diesel y camarote de oficiales

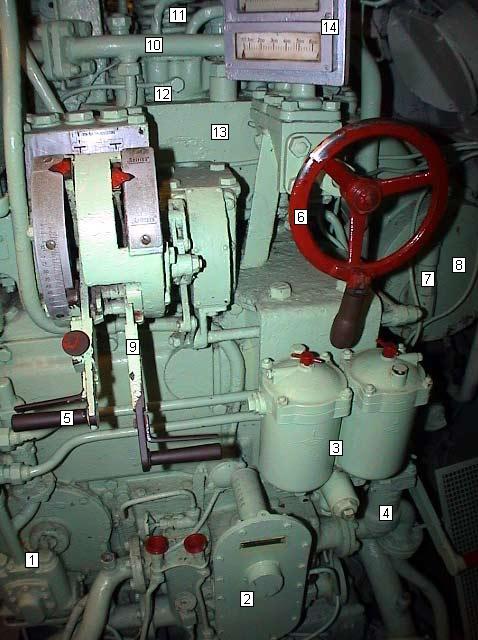

Vista del Motor por Proa

1-	Bomba de combustible
2-	Bomba de aceite de engrase
3-	Filtro de combustible
4-	Filtro de aceite
5-	Palanca de aceleración del motor
6-	Volante de apertura de aire de arranque
7-	Válvula de seguridad del colector de las culatas (admisión o escape)
8-	Colector de las culatas (admisión o escape)
9-	Palanca de arranque.
10-	Tubo (posiblemente de aire de arranque)
11-	Muelle y válvula
12-	Tubo de engrase de válvula
13-	Bloque de la culata
14-	Indicadores de control de temperatura de los cilindros del motor.

Los aparatos y elementos de esta foto se encuentran a proa del motor diesel de babor

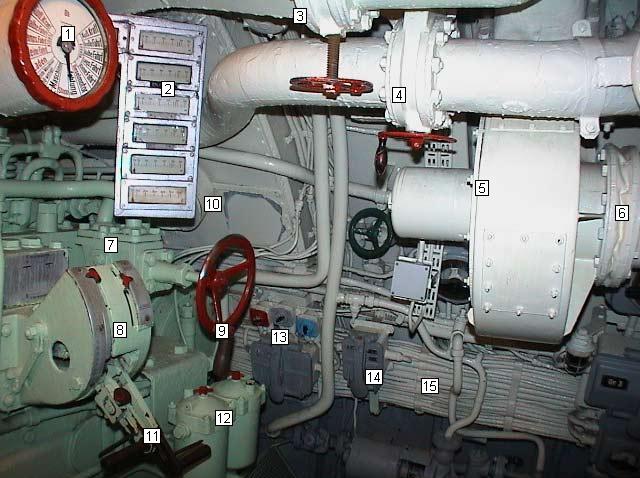

Vista sala diesel proa-babor

1-	Telégrafo de órdenes del motor diesel de babor
2-	Indicadores de control de temperatura de los cilindros del motor.
3-	Válvula de mariposa de los circuitos de ventilación
4-	Válvula de mariposa de los circuitos de ventilación, posiblemente retorno o renovación de aire
5-	Ventilador centrífugo de aire de ventilación
6-	Goma de dilatación y amortiguación de vibraciones
7-	Cuerpo de la válvula de aire de arranque y tubos desde la botella y hacia el motor
8-	Bloque de palancas de arranque y aceleración del motor diesel de babor
9-	Volante de la válvula de aire de arranque
10-	Caja y virola de aire de ventilación y aspiración de motor diesel
11-	Palancas de aceleración y arranque del motor diesel de babor
12-	Filtros de combustible
13-	Caja de conexiones y fusibles, y conmutadores
14-	Caja de conexiones y fusibles
15-	Haz de circuitos eléctricos

Nota: Los mismos componentes y disposición en la misma vista del motor de estribor

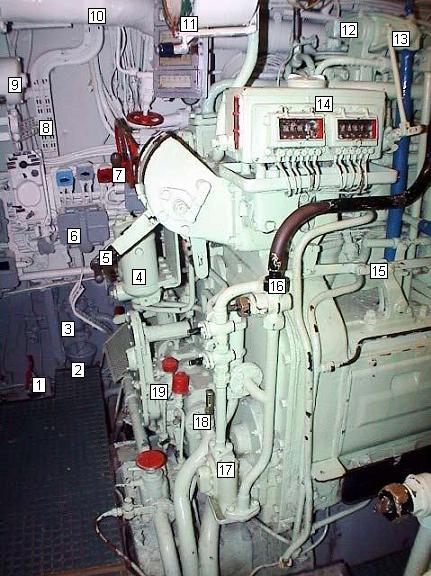

Motor diesel estribor en proa

1-	Válvula de toma de mar
2-	Embudo
3-	Válvula de seguridad
4-	Filtros de combustible
5-	Palancas de arranque y aceleración
6-	Cuadro de conexiones y fusibles
7-	Volante de la válvula de aire de arranque
8-	Bandeja/soporte de cables eléctricos y cables
9-	Motor eléctrico de ventilación
10-	Tubo de ventilación
11-	Telégrafo de órdenes del motor de estribor
12-	Apoyo de balancin y balancin,
13-	Brazo de accionamiento de la bomba auxiliar de aceite
14-	Pequeña bomba auxiliar de aceite accionada por el balancin
15-	Barra de aceleración
16-	Macho y tubo de alimentación de combustible
17-	Bomba de combustible
18-	Tubo y termómetro de aceite de engrase
19-	Bomba principal de engrase

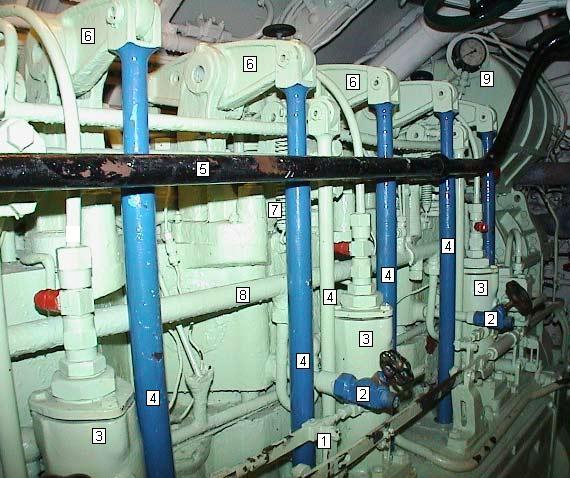

Detalle del motor diesel de estribor

1-	Barras de aceleración
2-	Grifos de purga de los cilindros
3-	Bombas individuales de inyección
4-	Empujadores de las válvulas de admisión y escape
5-	Tubo de combustible
6-	Balancines de las válvulas de escape
7-	Muelle recuperador del balancín de la Válvula de admisión
8-	Tubo de retorno del combustible sobrante
9-	Turbo y manómetro

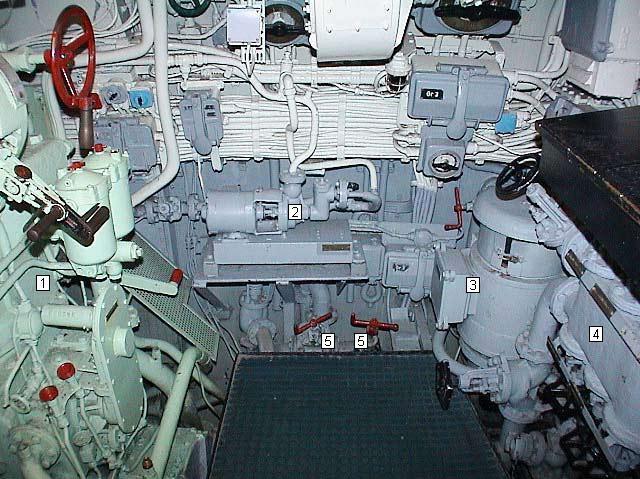

Vista varios y bomba auxiliar babor

1-	Bloque motor diesel babor
2-	Bomba de emergencia de circulación de aceite
3-	Bomba de circulación y trasiego de combustible y aceite
4-	Caja de Válvulas de distribución de aceite
5-	Válvulas de toma de mar

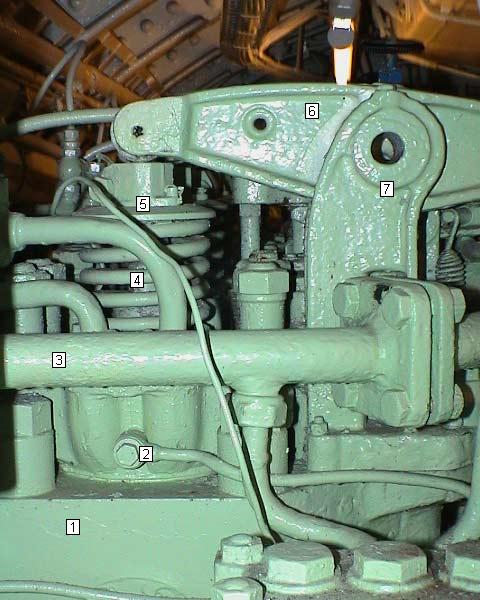

Culata

1-	Bloque de la culata
2-	Tubo de engrase de la válvula
3-	Tubo, posiblemente de aire de arranque
4-	Muelle y válvula
5-	Capacete del muelle y la válvula
6-	Balancín
7-	Apoyo del balancín

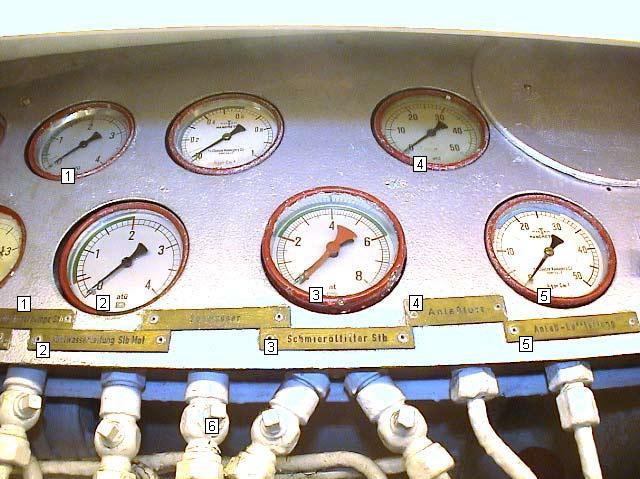

Manómetros de los motores

1-	Manómetro de presión en la bomba de agua
2-	Manómetro de circulación de agua de refrigeración del motor de estribor
3-	Manómetro de control en el filtro de aceite lubricante
4-	Manómetro de presión del aire de arranque
5-	Manómetro de circulación de aire de arranque
6-	Grupo de grifos de manómetros

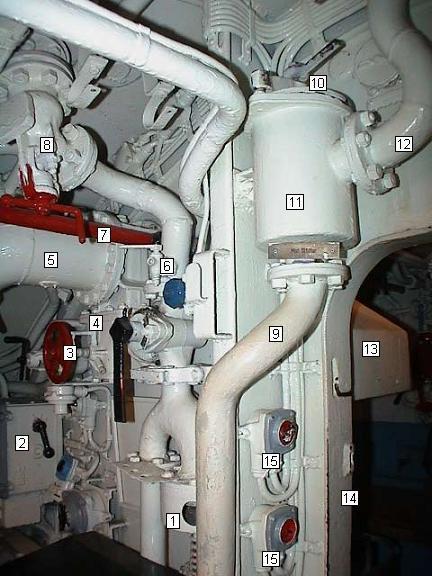

Detalle del filtro y tubo de llenado de aceite

1-	Válvula de seguridad
2-	Caja de conmutador de palanca
3-	Volante de válvula de ventilación
4-	Válvula de ventilación
5-	Tubo de ventilación
6-	Purga posiblemente de tubo de agua procedente del tanque de gravedad
7-	Barra de telemando de válvula
8-	Válvula de agua
9-	Tubo de llenado de aceite hacia la caja distribuidora
10-	Tapa de filtro de aceite
11-	Filtro de aceite de llenado
12-	Tubo de aceite que va hasta la válvula de llenado
13-	Campana de la cocina
14-	Puerta de acceso a la cocina
15-	Interruptores

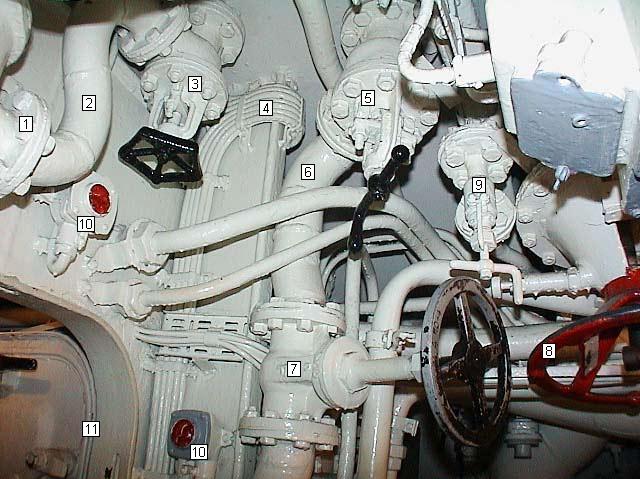

Tomas de llenado aceite y combustible

1-	Filtro de aceite
2-	Tubo de llenado de aceite
3-	Válvula de llenado de aceite
4-	Cables eléctricos
5-	Válvula de llenado de combustible
6-	Tubo de llenado de combustible
7-	Válvula de compuerta de llenado de combustible
8-	Mando de la válvula de pie de las ventilaciones (ver ventilaciones)
9-	Válvula de agua
10-	Interruptores
11-	Puerta estanca y acceso a la cocina

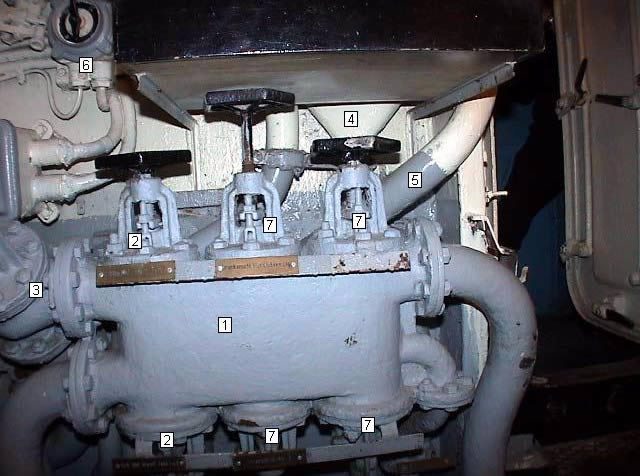

Caja distribuidora de aceite de engrase

1-	Caja de válvulas de distribución de aceite
2-	Válvulas de llenado de aceite del motores a tanques uno y dos
3-	Válvula de cierre hacia tanques uno y dos
4-	Embudo
5-	Tuberia de llenado de aceite procedente del filtro
6-	Conmutador
7-	Válvulas de distribución de aceite hacia otros servicios o tanques

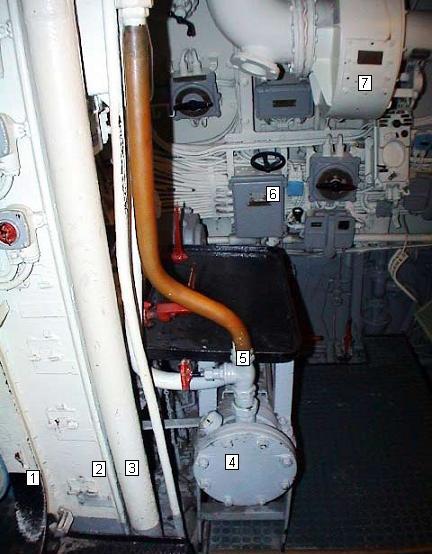

Enfriador

1-	Puerta de acceso a la cocina
2-	Refuerzo vertical del mamparo
3-	Tubo de llenado de combustible
4-	Enfriador de aceite
5-	Tubo y válvula de circulación de aceite
6-	Caja de conmutador-variador de velocidad para motor eléctrico de bomba
7-	Ventilador de circuito de aire de ventilación

Detalle de la bomba de emergencia de circulación de aceite

1-	Motor eléctrico de la bomba
2-	Bomba centrífuga
3-	Filtro
4-	Tubo de aspiración de aceite
5-	Tubo de descarga de aceite
6-	Cables eléctricos
7-	Caja de conexiones y/o fusibles
8-	Conmutador
9-	Caja de empalmes para alimentación eléctrica de la bomba de emergencia
10-	Caja de conexiones
11-	Válvula de combustible
12-	Bomba de circulación y trasiego de combustible y aceite
13-	Válvula de cierre de toma de mar
14-	Válvula de compuerta de la toma de mar

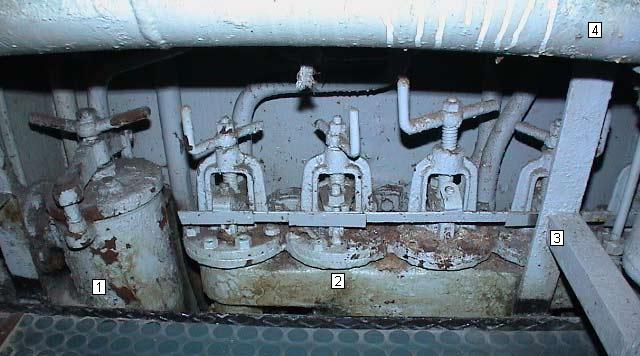

Caja de válvulas y filtro

1-	Filtro
2-	Caja de válvulas para distribución de agua de inundación y achique
3-	Soporte de enfriador
4-	Enfriador

Nota: Los aparatos de ésta foto estan junto al mamparo de proa de la sala diesel en el lado de estribor

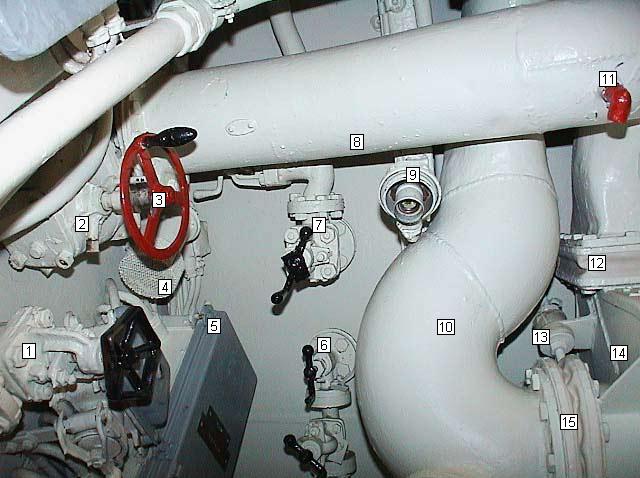

Detalle de la ventilación en proa-estribor

1-	Válvula de aceite de engrase
2-	Válvula de ventilación
3-	Volante de la válvula de ventilación
4-	Alarma
5-	Cuadro eléctrico
6-	Válvulas de control de nivel mínimo de combustible
7-	Válvulas de combustible
8-	Tubería de ventilación
9-	Portalámparas
10-	Tubo de ventilación
11-	Purga de ventilación
12-	Goma de dilatación y supresora de vibraciones
13-	Taco silentblock para amortiguar las vibraciones
14-	Ventilador
15-	Goma de dilatación y amortiguadora de vibraciones
