Datos de las Profundidades de Aplastamiento según varias fuentes

Sobre los valores reflejados en las tablas

Varios libros consultados coinciden en las denominaciones usadas para los valores de profundiad. Estas denominaciones o valores eran 3:

  • Konstruktionstauchtiefe: Profundidad por construcción.
  • Normale Gefechtstauchtiefe: Profundidad operacional de batalla.
  • Zerstörungstiefe: Profundidad de destrucción o de colapso.

También todos los autores coinciden en un factor de seguridad de 2.5, esto quería decir que si un Uboot tenía una Konstruktionstauchtiefe de 100 metros, en teoría su Normale Gefechtstauchtiefe sería de unos 175m y su Zerstörungstiefe de 250 metros.

En las tablas se dan los valores de los tipos de Uboot más comunes.

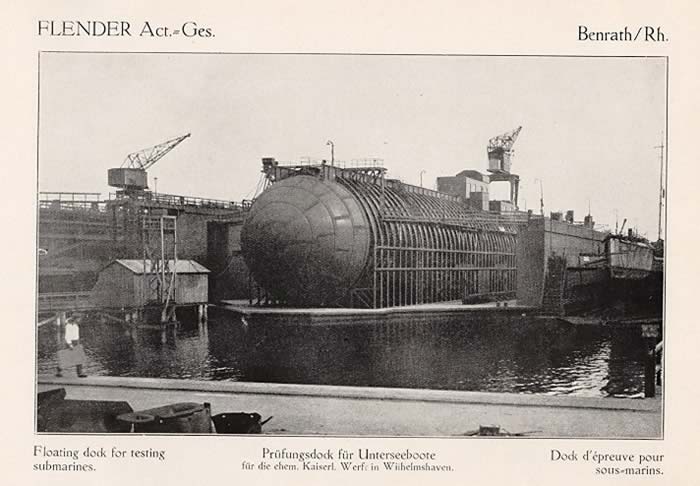

Dique Flotante para ocmprobar la resistencia de los cascos de los Uboote.

Bodo Herzog "60 Jahre Deutsche Uboote 1906-1966"
Uboot
Construcción
Operacional
Colapso
IIa
80m
-
150m
IIb
80m
-
150m
IIc
80m
-
150m
IId
80m
-
150m
VIIa
100m
-
200m
VIIb
100m
-
200m
VIIc
150m
-
280m
VIIc/41
-
-
-
VIIc/42
150m
280m
400m
VIId
100m
-
200m
VIIf
100m
-
200m
IX
100m
-
200m
IXb
100m
-
200m
IXc
100m
-
200m
IXc/40
100m
-
200m
IXd1
100m
-
200m
IXd2
100m
-
200m
XIV
100m
-
200m
XXI
132m
270m
330m(X)
XXIII
100m
150m
250m
(X) Este autor refleja una profundidad de colapso de 330 metros conseguidos en test.
También indica una profundiad de colapso de 600 metros utilizando un casco "reforzado" Panzermaterial

Colección de Libros "Vom Original zum Modell"
Uboot
Construcción
Operacional
Colapso
VIIc
100m
165m
250m
VIIc/41
120m
200m
300m
IXc
100m
165m
250m
XXI
-
-
-
XXIII (X)
65m
100m
160m
(X) Valores dados por la marina alemana para los Tipo XXIII "post guerra" Hai (U 2365) y Hecht (U 2367)

Ulrich Gabler "Construcción de Submarinos"
Uboot
Construcción
Operacional
Colapso
IIb
100m
-
150m
VIIc
100m
-
250m
IXb
100m
-
250m
XIV
120m
-
300m
XXI
133m
-
330m
XXIII
100m
 -
250m

Eberhard Rössler "The U-boat"

Según el autor, la profundidad de construcción era para los tipo II de 80 metros, para los tipos VIIc/41, Tipo XI y XIV de 135m, Para el Tipo VIIc/42 de 200 m y para el tipo IXde 100 metros.

También indica que los valores facilitados (pero no publicados en el libro) de los Tipo XXI y XXIII eran exagerados según investigaciones posteriores.
Uboat.net
Uboot
Colapso
IIa
150m
IIb
150m
IIc
150m
IId
150m
VIIa
220m
VIIb
220m
VIIc
220m
VIIc41
250m
VIIc42
270m
VIId
200m
VIIf
200m
IX
230m
IXb
230m
IXc
230m
IXc40
230m
IXd1
230m
XIV
240m
XXI
280m
XXIII
180m

Artículo realizado por Dani J. Åkerberg para U-historia
