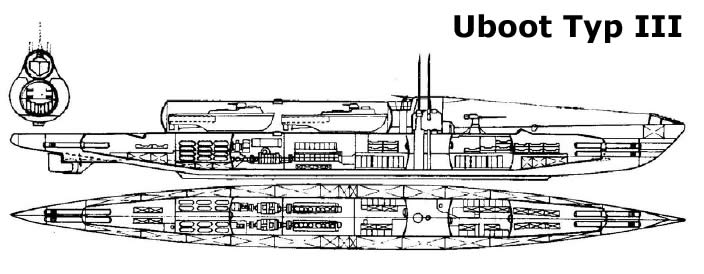

Tipo III

Similar al tipo IA pero con espacio adicional a popa para almacenar torpedos. Podía almacenar un total de 21 torpedos o 42 minas TMA. Tenia 5 tubos lanzatorpedos (4 a proa y 1 a popa), dos cañones de 105mm/45 (uno a proa de la torre de mando y otro a popa). No se garantizó ningún tipo de contrato para este tipo.

Tipo III (modificación de 1.934)

Originalmente se le conoció como Tipo VII, también similar al Tipo IA pero con un casco 7,5 metros mas largo para dar cabida a 30 minas TMA 9 45 TMB. Si no hubiera llevado torpedos, podría haber transportado 54 minas TMA o 75 TMB.
Los compartimentos de las minas irían detrás de los tubos lanzatorpedos de proa o delante de los de popa, esto obligaría a trasladar la torre de mando (situada adelantada con respecto al centro de gravedad) a una posición un poco mas retrasada de este. Esto también conllevaría el intercambio de la sala de control con el compartimiento de baterías posterior. Tendría un efecto beneficioso para la estabilidad y permitiría la instalación de un cañón a popa de la torreta.

Otra opción consistía en la adición de dos hangares presurizados que contenían dos lanchas de 10 Tm. y 12,5m. de longitud. Esto implicaría que solo tendría 8 torpedos de reserva y 48 minas TMA. Posteriormente el proyecto fue abandonado debido a que su uso no parecía muy probable y también debido a dificultades prácticas a la hora de lanzar y recuperar las lanchas.


Especificaciones

Desplazamiento

Superficie:

1500 m3

Inmersión:

2000 m3

Max. Inmersión:

Dimensiones

Longitud total:

78 m

Manga:

7,4m

Calado:

5m

Altura total:

Long. Casco presión:

60,8m

Anch. Casco presión:

4,28m

Espesor Casco presión:

Motores

Diesel:

2 MAN

Tipo:

M8V 40/46 (8 cilindros, 4 tiempos, no sobrealimentados)

Pot. Max. Nominal:

2x1.540HP

Pot. Max. Momentánea:

Revoluciones:

Eléctricos:

2 BBC

Tipo:

GG UB 720/8

Pot. Max. Nominal:

2x500HP (530HP)

Hélices

Número:

2

Número de palas:

3

Diámetro:

1,65m

Velocidad Máxima

Superficie:

15,5 nudos

Inmersión:

7 nudos



Autonomía Máxima

Superficie a 10 nudos:

7.500 millas

Superficie a 12 nudos:

Superficie a 14, 4 nudos:

Inmersión a 4 nudos:

Inmersión a 2 nudos:

Combustible

Capacidad total:

100.000kg

Sistema de baterías

Numero:

2 AFA 36 MAK 740

Tipo:

62 celdas (en contenedores forrados de caucho)

Capacidad:

9.260 amp/hr

Profund. Inmersión

Prof. Operacional:

Prof. De colapso:

Tiempo inmersión

Inmers. de emergencia:

Tubos lanzatorpedos

Proa:

4

Popa:

2

Número:

48

Minas:

Artilleria

Tipo:

1x10,5cm SK C/30;

1x2cm  Flak C/30

Número:

Munición almacenada

De 10,5 cm.:

De 3,7 cm.:

De 2 cm.:

Tripulación

Oficiales:

Tropa:
