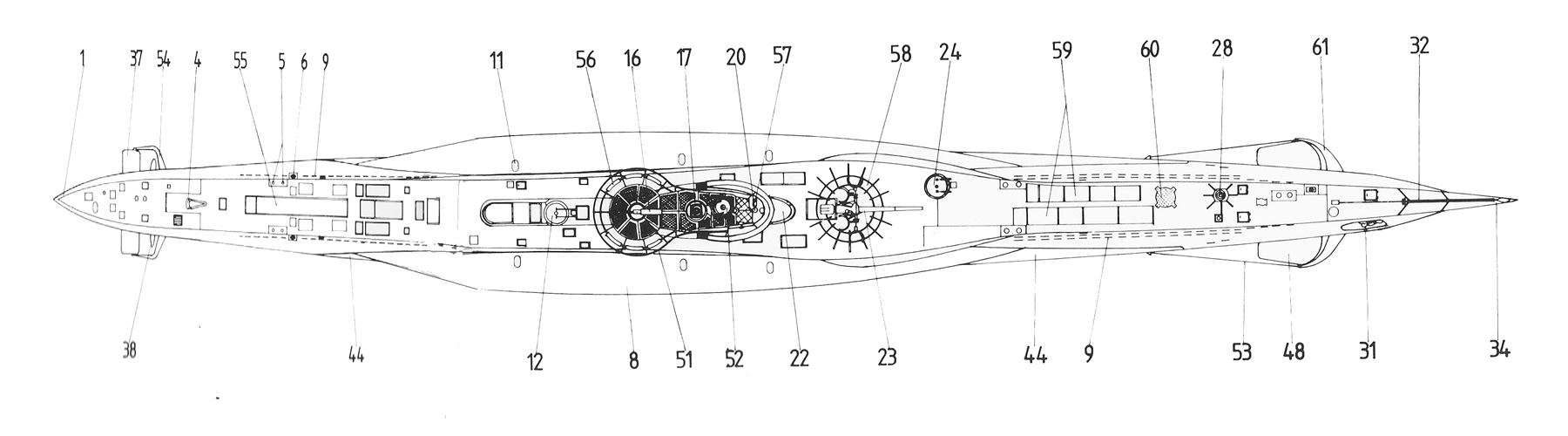

| Leyenda | |||||||||
| 1- | Cubierta de Popa | 12- | Contenedor estanco con munición de 2cm | 28- | Cabrestante Desmontable | 48- | Timón de profundidad de Proa (estribor) | 57- | Teléfono de Mando del Puente |
| 4- | Luz de Navegación de Popa | 16- | Ametralladora de 2cm (C30) | 31- | Ancla (solo disponible a estribor) | 51- | Barandilla del Puente | 58- | Zona Antideslizante del Cañón |
| 5- | Bolardos traseros | 17- | Persicopio de Ataque | 32- | Cortador de Redes | 52- | Escotilla del Puente | 59- | Contenedores Torpedo de reserva de Proa |
| 6- | Escape Motores Diesel | 20- | Periscopio de Observación | 34- | Cubierta de Proa | 53- | Tensor del Timón de Profundidad | 60- | Boya de rescate |
| 8- | Tanques de Lastre | 22- | Alojamiento del Compas Magnético | 37- | Timón de profundidad de Popa (estribor) | 54- | Soporte Timón de Profundidad | 61- | Soporte Timón de Profundidad |
| 9- | Orificios de Drenado | 23- | Cañon de 8.8cm (C35) | 38- | Hélice de Estribor | 55- | Contenedor Torpedo de reserva de Popa | ||
| 11- | Válvula Escape Tanque de inmersión 2 | 24- | Contenedor estanco con munición de 8.8cm | 44- | Casco de Presión (sección posterior) | 56- | Asientos | ||
