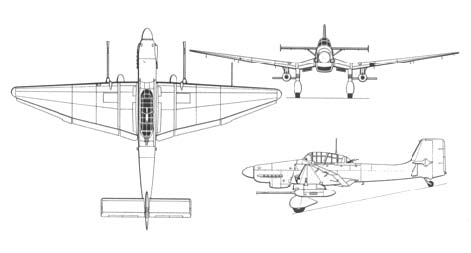

Junkers Ju290	Junkers Ju86	Junkers Ju87 “Stuka”

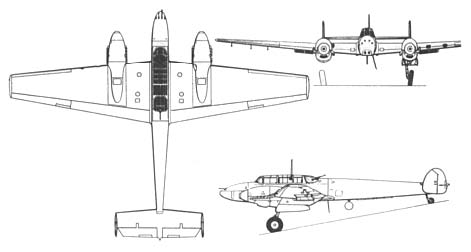

Junkers Ju88	Messerschmitt Bf109	Messerschmitt Bf110

Messerschmitt Me210 y Me410 “Hornisse”

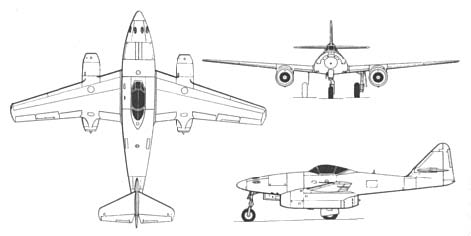

Messerschmitt Me262 “Schwalbe”

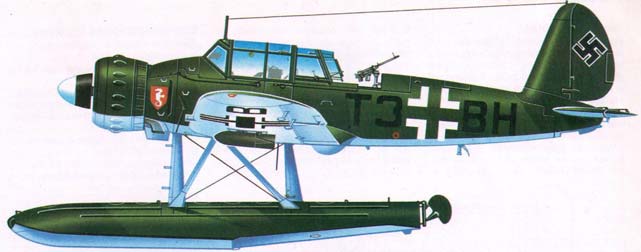

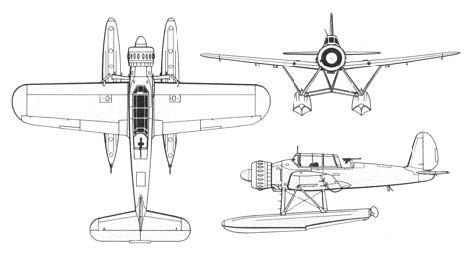

Arado Ar196

Tipo:	Biplaza embarcado e hidroplano para patrulla costera.
Planta motriz:	Un motor radial BMW 132K de 960HP.
Velocidad Máxima:	310 Km./h a 4.000m; de crucero 255 Km./h.
Techo de servicio:	7.000m.
Autonomía:	1.070 Km.
Peso en vacío:	2.990 Kg.
Peso máximo en despegue:	3.730 Kg.
Envergadura:	12,40m.
Longitud:	11m.
Altura:	4,45m.
Supr. Alar:	28,40m2.
Armamento:	2 cañones MG FF de 20mm de tiro frontal en las alas, una ametralladora MG 17 de 7,92mm en el costado de estribor del fuselaje delantero, y otra ametralladora MG 15 de 7,92mm sobre soporte móvil en la cabina posterior.
Bombas:	2 bombas de 50kg.

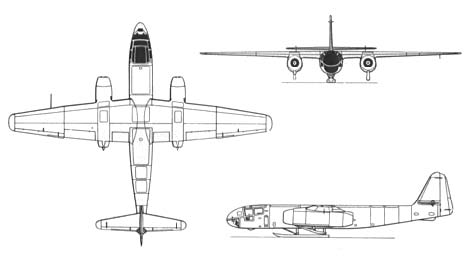

Arado Ar234 “Blitz”

Tipo:	Avión polivalente biturborreactor.
Planta motriz:	2 turborreactores Junkers Jumo 004B de 890 Kg. de empuje cada uno.
Velocidad Máxima:	740 Km./h
Techo de servicio:	10.000m.
Autonomía:	1.630 Km.
Peso en vacío:	5.200 Kg.
Peso máximo en despegue:	9.850 Kg.
Envergadura:	14,10m.
Longitud:	12,64m.
Altura:	4,30m.
Supr. Alar:	26,40m2.
Armamento:
Bombas:	1.500 Kg.

Blohm&Voss Bv138

Tipo:	Hidroavión de reconocimiento y lucha antisubmarina.
Planta motriz:	Tres motores lineales Junkers Jumo 150D de 880HP cada uno.
Velocidad Máxima:	275 Km./h al nivel del mar, de crucero 235 Km./h.
Techo de servicio:	5.000m.
Autonomía:	Con combustible máximo 5.000 Km.
Peso en vacío:	8.100 Kg.
Peso máximo en despegue:	14.700 Kg.
Envergadura:	27,00m.
Longitud:	19,90m.
Altura:	6,60m.
Supr. Alar:	112m2.
Armamento:	Dos cañones MG 151 de 20mm en torreta de proa y a popa del casco, y una ametralladora MG 131 de 13mm a popa de la góndola del motor central.
Bombas:	Tres bombas de 50 Kg. bajo la raíz del ala a estribor.

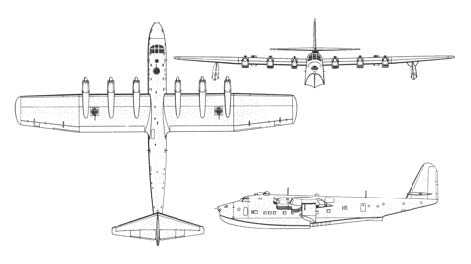

Blohm&Voss Bv222 “Wiking”

Tipo:	Avión de transporte, reconocimiento marítimo y patrulla de largo alcance.
Planta motriz:	Seis motores diesel lineales Junkers Jumo 270C de 1.000HP cada uno.
Velocidad Máxima:	390 Km./h a 5.000m., de crucero 345 Km./h.
Techo de servicio:	7.300m.
Autonomía:	6.095 Km.
Peso en vacío:	30.650 Kg.
Peso máximo en despegue:	49.000 Kg.
Envergadura:	46,00m.
Longitud:	37,00m.
Altura:	10,90m.
Supr. Alar:	255,00m2.
Armamento:	Tres cañones MG 151 de 20mm (en torreta dorsal a proa y en dos torretas sobre las alas) y cinco ametralladoras MG 131 de 13mm (una a proa y en las escotillas laterales).
Bombas:

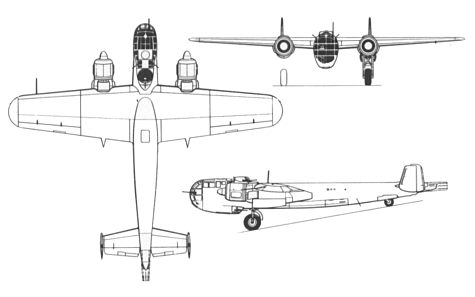

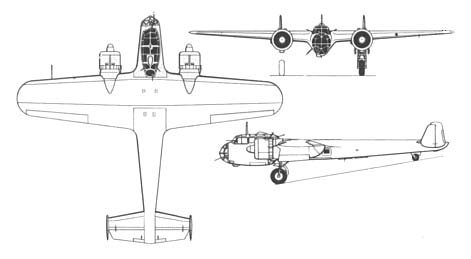

Dornier Do17

Tipo:	Bombardero medio Cuatriplaza.
Planta motriz:	2 motores radiales Bramo 323P Fafnir de 1.000 HP.
Velocidad Máxima:	410 Km./h a 1.220m; velocidad de crucero 300 Km./h a 4.000m.
Techo de servicio:	8.200m.
Autonomía:	Con combustible máximo, 1.160 Km.
Peso en vacío:	5.210 Kg.
Peso máximo en despegue:	8.590 Kg.
Envergadura:	18m.
Longitud:	15,80m.
Altura:	4,55m.
Supr. Alar:	55m2.
Armamento:	Hasta 7 ametralladoras MG 15 de 7,92mm.
Bombas:	Más de 1.000kg.

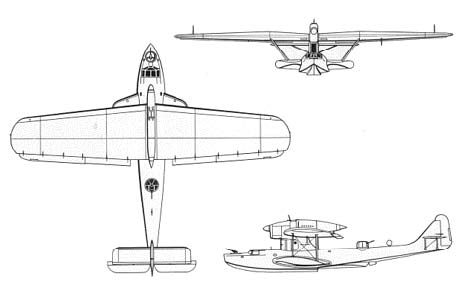

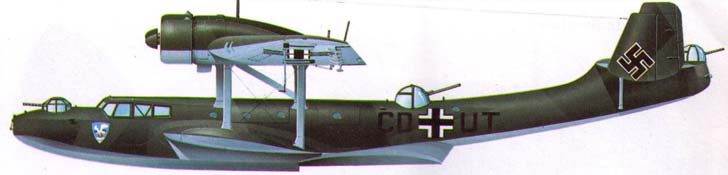

Dornier Do18

Tipo:	Hidroavión Cuatriplaza de reconocimiento costero.
Planta motriz:	2 motores diesel Junkers Jumo 205D de 880HP cada uno.
Velocidad Máxima:	260 Km./h, de crucero 220 Km./h.
Techo de servicio:	4.200m.
Autonomía:	Con combustible máximo, 3.500 Km.
Peso en vacío:	5.850 Kg.
Peso máximo en despegue:	10.000 Kg.
Envergadura:	23,70m.
Longitud:	19,25m.
Altura:	5,35m.
Supr. Alar:	98,00m2.
Armamento:	Una ametralladora MG 131 de 13mm a proa y un cañón MG 151 de 20mm en torreta dorsal.
Bombas:	Dos bombas de 50 Kg. cada una bajo el ala de estribor.

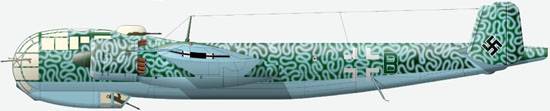

Dornier Do217

Tipo:	Bombardero medio Cuatriplaza.
Planta motriz:	2 motores radiales BMW 801ML de 1.580 HP.
Velocidad Máxima:	515 Km./h a 5.200m.
Techo de servicio:	Con carga de bombas, 7.500m.
Autonomía:	Con carga normal de combustible, 2.300 Km.
Peso en vacío:	8.855 Kg.
Peso máximo en despegue:	16.465 Kg.
Envergadura:	19m.
Longitud:	18,20m.
Altura:	5,03m.
Supr. Alar:	57m2.
Armamento:	2 ametralladoras MG 131 de 13mm y hasta 6 MG 81 de 7,92mm.
Bombas:	4.000 Kg.

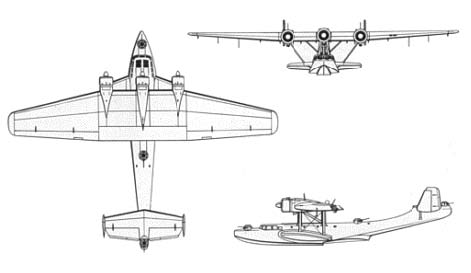

Dornier Do24

Tipo:	Hidroavión de patrulla, búsqueda y salvamento marítimo.
Planta motriz:	Tres motores radiales BMW Bramo 323R-2 de 1.000 HP cada uno.
Velocidad Máxima:	340km./h a 3.000m., de crucero 295 Km./h.
Techo de servicio:	5.900m.
Autonomía:	2.900 Km.
Peso en vacío:	9.200 Kg.
Peso máximo en despegue:	18.400 Kg.
Envergadura:	27,00m.
Longitud:	21,95m.
Altura:	5,75m.
Supr. Alar:	108,00m2.
Armamento:	Dos ametralladoras MG 15 de 7,92mm en posiciones de cola y proa y un cañón MG 151 de 20mm en una torreta dorsal asistida.
Bombas:

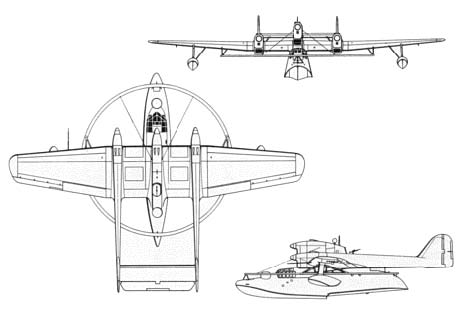

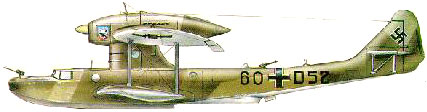

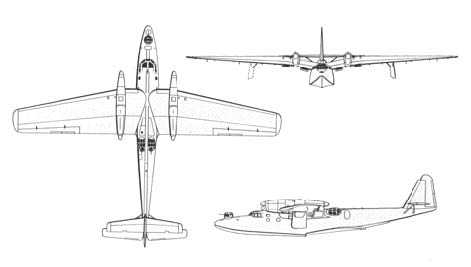

Dornier Do26

Tipo:	Hidroavión de correo trasatlántico o de patrulla costera.
Planta motriz:	4 motores diesel Junkers Jumo 205 de 600HP cada uno.
Velocidad Máxima:	335 Km./h, de crucero de largo alcance 265 Km./h.
Techo de servicio:	4.800m.
Autonomía:	9.000 Km.
Peso en vacío:	10.700 Kg.
Peso máximo en despegue:	20.000 Kg.
Envergadura:	30,00m.
Longitud:	24,60m.
Altura:	6,85m.
Supr. Alar:	120,00m2.
Armamento:
Bombas:

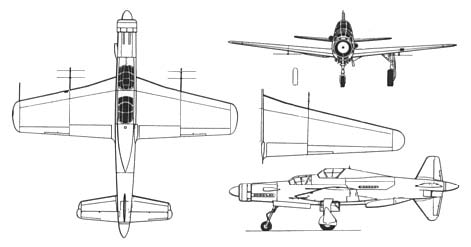

Dornier Do335 “Pfeil”

Tipo:	Cazabombardero monoplaza.
Planta motriz:	Dos motores de 12 cilindros en V invertida Daimler-Benz DB 603A-2 de 1.750 HP cada uno.
Velocidad Máxima:	770 Km./h. a 6.400m., de crucero 685 Km./h a 7.100m. Ascenso a 8.000m en 14 minutos 30 seg.
Techo de servicio:	11.400m.
Autonomía:	1.380km.
Peso en vacío:	7.400 Kg.
Peso máximo en despegue:	9.600 Kg.
Envergadura:	13,80m.
Longitud:	13,85m.
Altura:	5,00m.
Supr. Alar:	38,50m2.
Armamento:	Un cañón MK 103 de 30mm y dos MG 151 de 20mm.
Bombas:	Una bomba de 500 Kg. o dos bombas de 250 Kg. en bodega interna y dos bombas de 250 Kg. en el exterior.

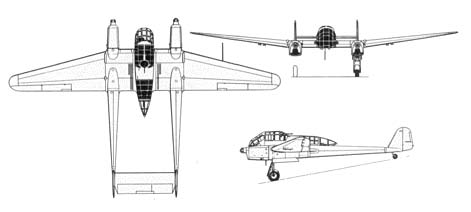

Focke Wulf Fw189 “Uhu”

Tipo:	Bimotor biplaza de reconocimiento de corto alcance.
Planta motriz:	Dos motores lineales Argus As 410A-1 de 12 cilindros en V invertida y 465HP cada uno.
Velocidad Máxima:	335 Km./h al nivel del mar, de crucero 315 Km./h.
Techo de servicio:	7.000m.
Autonomía:	670 Km., 2 horas y 20 min.
Peso en vacío:	Equipado 2.805 Kg.
Peso máximo en despegue:	3.950 Kg.
Envergadura:	18,40m.
Longitud:	12,03m.
Altura:	3,10m.
Supr. Alar:	38,00m2.
Armamento:	Dos ametralladoras móviles MG 15 de 7,92mm y dos ametralladoras fijas MG 17 de 7,92mm.
Bombas:	4 bombas SC50 de 50 Kg.

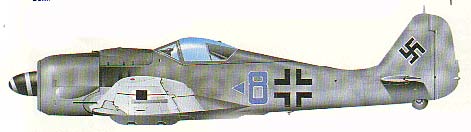

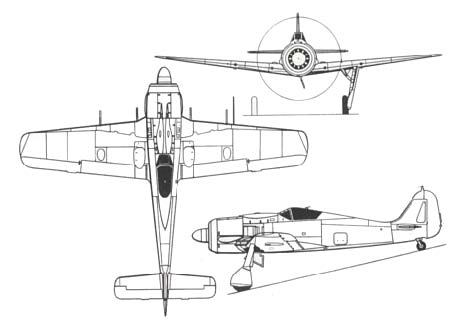

Focke Wulf Fw190

Tipo:	Monoplaza de caza y cazabombardeo.
Planta motriz:	Un motor Junkers Jumo 213A-1 de 12 cilindros en V invertida y 1.776HP.
Velocidad Máxima:	680 Km./h a 6.600m. Ascenso a 6.000m en 7 minutos 6 seg.
Techo de servicio:	12.000m.
Autonomía:	830km.
Peso en vacío:	Equipado 3.500kg.
Peso máximo en despegue:	4.840 Kg.
Envergadura:	10,50m.
Longitud:	10,20m.
Altura:	3,35m.
Supr. Alar:	18,30m2.
Armamento:	Dos ametralladoras MG 131 de 13mm y dos cañones MG 151/20 de 20mm.
Bombas:	Una bomba SC500 de 500kg.

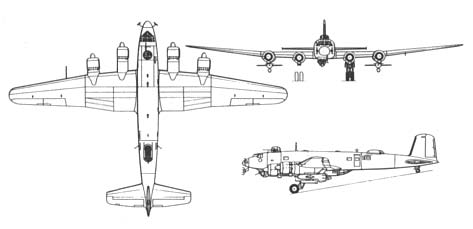

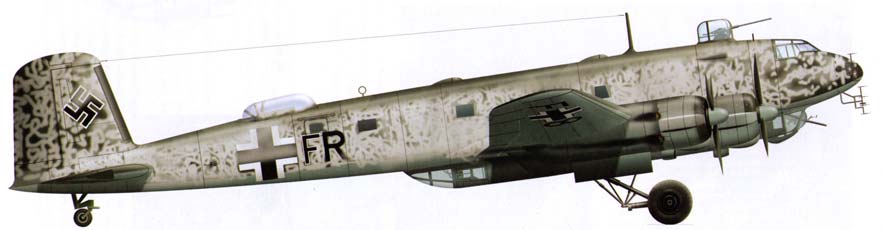

Focke Wulf Fw200 Cóndor

Tipo:	Bombardero de reconocimiento lejano.
Planta motriz:	4 motores de 9 cilindros en estrella BMW Bramo 323R-2 Fafnir, de 1.200 HP cada uno.
Velocidad Máxima:	360 Km./h, de crucero 300 Km./h.
Techo de servicio:	6.000m.
Autonomía:	3.560 Km. ó 14 horas.
Peso en vacío:	17.000 Kg.
Peso máximo en despegue:	24.520 Kg.
Envergadura:	32,85m.
Longitud:	23,45m.
Altura:	6,30m.
Supr. Alar:	119,85m2.
Armamento:	4 ametralladoras MG 131 de 13mm distribuidas entre los puestos de tiro dorsal y laterales; una MG 131 o un cañón MG 151 de 20mm en la sección delantera de la góndola ventral.
Bombas:	Máxima de 2.100 Kg.: 2 bombas de 500 Kg. y dos de 250 Kg. ó 12 bombas de 50 Kg.

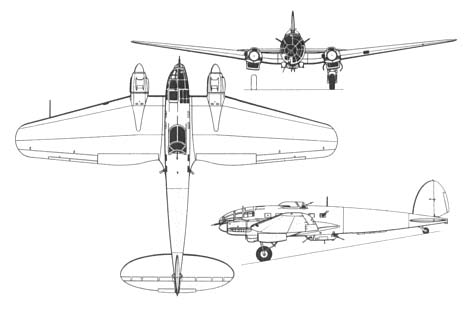

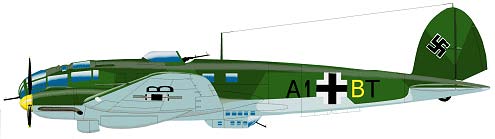

Heinkel He111

Tipo:	Bombardero medio diurno y nocturno, guía de formaciones de bombardeo y remolcador de planeadores.
Planta motriz:	2 motores lineales Junkers Jumo 211F-2 de 1.350 HP.
Velocidad Máxima:	435km/h a 6.000 m
Techo de servicio:	8.500 m.
Autonomía:	Normal 1.950 Km.
Peso en vacío:	8.680 Kg.
Peso máximo en despegue:	14.000 Kg.
Envergadura:	22,60 m.
Longitud:	16,40 m.
Altura:	4 m
Supr. Alar:	86,50 m2.
Armamento:	1 cañón MG FF de 20 mm; 1 cañón MG 131 de 13 mm y hasta 7 ametralladoras MG 15 y MG 81 de 7,92 mm.
Bombas:	1 bomba de 2.000 Kg. en soportes externos y otra de 500 Kg. en bodega interna, u 8 bombas de 250 Kg., todas ellas en bodega interna.

Heinkel He114

Tipo:	Hidroavión biplaza de patrulla marítima.
Planta motriz:	Un motor radial de 9 cilindros BMW 132K de 960HP.
Velocidad Máxima:	335 km./h a 1.000m.
Techo de servicio:	4.900m.
Autonomía:	920 km.
Peso en vacío:	2.300 kg.
Peso máximo en despegue:	3.670 kg.
Envergadura:	13,60m.
Longitud:	11,65m.
Altura:	5,23m.
Supr. Alar:	42,27m2.
Armamento:	Una ametralladora MG 15 de 7,92mm en la parte trasera.
Bombas:	Dos bombas de 50kg.

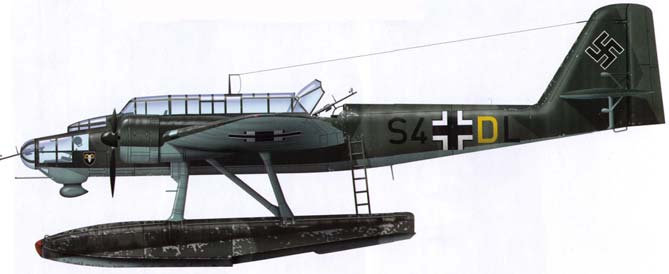

Heinkel He115

Tipo:	Hidroavión bimotor de reconocimiento marítimo.
Planta motriz:	2 motores radiales BMW 132K de 960HP cada uno.
Velocidad Máxima:	295 Km./h
Techo de servicio:	5.200m.
Autonomía:	2.600 Km.
Peso en vacío:
Peso máximo en despegue:
Envergadura:	22,28m.
Longitud:	17,30m
Altura:	6,62m.
Supr. Alar:
Armamento:	2 ametralladoras MG 81 de 7,92mm y un cañón MG 151 de 20mm.
Bombas:

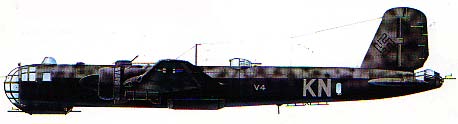

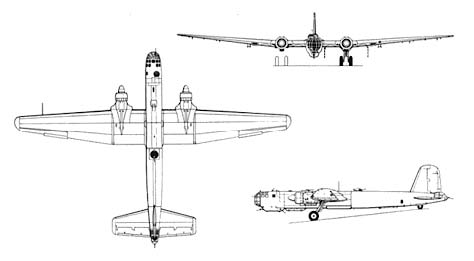

Heinkel He177 Greif

Tipo:	Bombardero pesado.
Planta motriz:	2 motores dobles de 24 cilindros en V invertida Daimler-Benz DB 610A/B de 2.950 HP cada uno.
Velocidad Máxima:	490 Km./h a 6.000m.
Techo de servicio:	8.000m.
Autonomía:	5.500 Km.
Peso en vacío:	16.800 Kg.
Peso máximo en despegue:	31.000 Kg.
Envergadura:	31,44m.
Longitud:	20,40m.
Altura:	6,39m.
Supr. Alar:	102m2.
Armamento:	3 ametralladoras MG 81 de 7,92mm, 3 MG131 de 13mm y 2 cañones MG 151/20 de 20mm.
Bombas:	1.000 Kg. en la bodega de armas, también podía llevar dos bombas Hs293 bajo las alas.

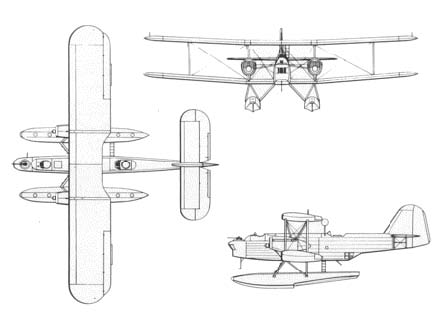

Heinkel He59

Tipo:	Hidroavión de reconocimiento marítimo y rescate.
Planta motriz:	Dos motores de 12 cilindros refrigerados por agua BMW VI 6, OZU de 660HP cada uno.
Velocidad Máxima:	215km./h.
Techo de servicio:	3.500 m.
Autonomía:	1.750km.
Peso en vacío:	6.215kg.
Peso máximo en despegue:	9.000kg.
Envergadura:	23,70m.
Longitud:	17,40m.
Altura:	7,10m.
Supr. Alar:
Armamento:	Tres o cuatro ametralladoras manejadas manualmente MG 15 de 7,92mm en posiciones de proa, dorsal y ventral.
Bombas:	Hasta 1.00kg de bombas o minas.

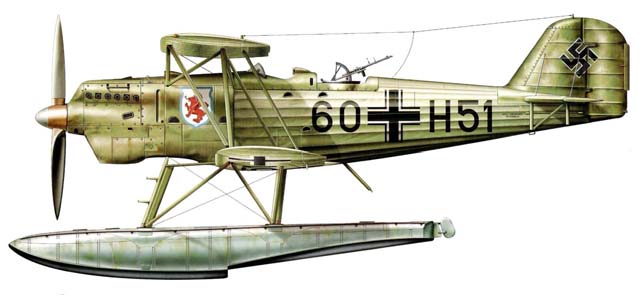

Heinkel He60

Tipo:	Hidroavión biplaza de reconocimiento marítimo.
Planta motriz:	Un motor BMW VI 6.0 refrigerado por agua y de 660HP:
Velocidad Máxima:	240km./h.
Techo de servicio:	5.000m.
Autonomía:	825km.
Peso en vacío:	2.730kg
Peso máximo en despegue:	3.556kg
Envergadura:	13,50m.
Longitud:	11,50m
Altura:	5,30m.
Supr. Alar:	56,20m2.
Armamento:	Una ametralladora MG 17 de 7,92mm de disparo frontal y otra MG 15 de 7,92mm en afuste móvil para el observador.
Bombas:

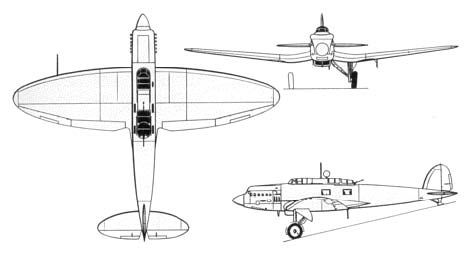

Heinkel He70

Tipo:	Avión militar de comunicaciones.
Planta motriz:	Un motor lineal de 12 cilindros BMW VI 7,3 de 750 HP.
Velocidad Máxima:	360km./h
Techo de servicio:	5.490m.
Autonomía:	1.250 Km.
Peso en vacío:	Equipado, 2.500 Kg.
Peso máximo en despegue:	3.650 Kg.
Envergadura:	14,80m.
Longitud:	11,70m.
Altura:	3,25m.
Supr. Alar:	36,51m2.
Armamento:
Bombas:

Junkers Ju188

Tipo:	Bombardero medio Cuatriplaza.
Planta motriz:	2 motores radiales BMW 801D-2 de 1.700HP cada uno.
Velocidad Máxima:	500 Km./h a 6.000m.
Techo de servicio:	9.350m.
Autonomía:	1.950 Km.
Peso en vacío:	9.680 Kg.
Peso máximo en despegue:	14.400 Kg.
Envergadura:	22m.
Longitud:	14,95m.
Altura:	4,44m.
Supr. Alar:
Armamento:	1 cañón MG 151 de 20mm en el morro, una ametralladora MG 131 de 13mm en la torreta dorsal y en la sección trasera de la cabina, y una MG 18 de 7,92mm en la parte inferior del fuselaje.
Bombas:	3.000 Kg.

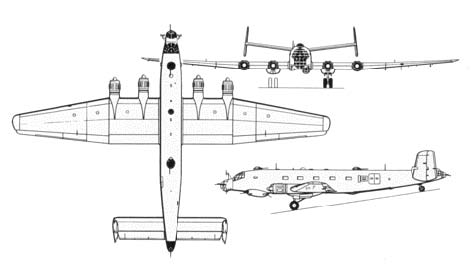

Junkers Ju290

Tipo:	Avión de bombardeo y reconocimiento marítimo de gran alcance.
Planta motriz:	4 motores radiales BMW 801D de 1.700HP cada uno.
Velocidad Máxima:	440 Km./h a 5.800m.
Techo de servicio:	6.000m.
Autonomía:	6.100 Km.
Peso en vacío:	33.000 Kg.
Peso máximo en despegue:	46.000 Kg.
Envergadura:	42m.
Longitud:	29,15m.
Altura:	6,83m.
Supr. Alar:	203,60m2.
Armamento:	7 cañones MG 151 de 20mm, 1 ametralladora MG 131 de 13mm.
Bombas:	3.000 Kg. de bombas o 3 misiles Hs293, o Hs294 o FX-1400 Fritz-X.

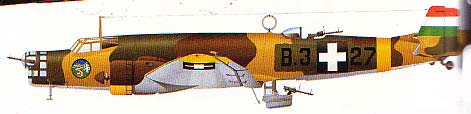

Junkers Ju86

Tipo:	Bombardero medio Cuatriplaza.
Planta motriz:	2 motores diesel Junkers Jumo 205C-4 de 600 HP cada uno.
Velocidad Máxima:	325 Km./h a 3.000m.
Techo de servicio:	5.900m.
Autonomía:	1.500 Km.
Peso en vacío:	5.150 Kg.
Peso máximo en despegue:	8.200 Kg.
Envergadura:	22,50m.
Longitud:	17,87m.
Altura:	5,06m.
Supr. Alar:	82,00m.
Armamento:	3 ametralladoras móviles de 7,92mm.
Bombas:	800 Kg.

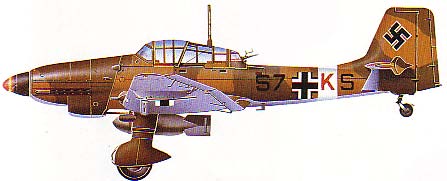

Junkers Ju87 “Stuka”

Tipo:	Biplaza de bombardeo en picado y ataque al suelo.
Planta motriz:	Un motor lineal de 12 cilindros en V invertida Junkers Jumo 211J-1 de 1.410 HP.
Velocidad Máxima:	410 Km./h a 3.840 m.
Techo de servicio:	7.290m.
Autonomía:	1.530km.
Peso en vacío:	Equipado, 3.900 Kg.
Peso máximo en despegue:	6.600 Kg.
Envergadura:	13,80m.
Longitud:	11,50m.
Altura:	3,90m.
Supr. Alar:	31,90m2.
Armamento:	2 ametralladoras MG 17 de 7,92mm en las alas, 2 MG81Z de similar calibre en la cabina trasera.
Bombas:	Hasta 1.800 Kg. bajo el fuselaje u otras cargas alternativas ventrales o subalares.

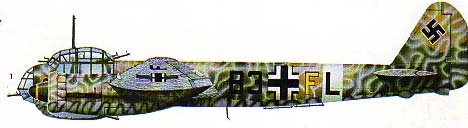

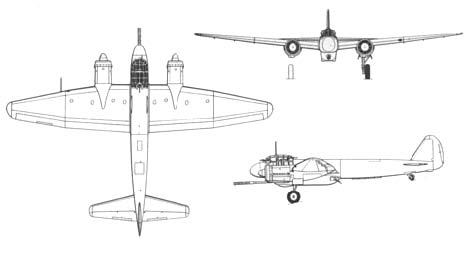

Junkers Ju88

Tipo:	Cuatriplaza de bombardeo y bombardeo en picado.
Planta motriz:	2 motores lineales de 12 cilindros en V invertida Junkers Jumo 211J-1 de 1.350 HP.
Velocidad Máxima:	470 Km./h a 5.300m.
Techo de servicio:	8.200 m.
Autonomía:	2.730 Km.
Peso en vacío:	Equipado, 9.860 Kg.
Peso máximo en despegue:	Con carga normal 13.095 Kg.; con sobrecarga 14.690 Kg.
Envergadura:	20m.
Longitud:	14,40m.
Altura:	4,85m
Supr. Alar:
Armamento:	1 ametralladora MG 131 de 13mm de tiro frontal o 2 ametralladoras MG 81 de 7,92mm, otras 2 similares en la parte trasera de la cabina y 2 de tiro trasero hacia abajo.
Bombas:	Hasta 2.000 Kg.

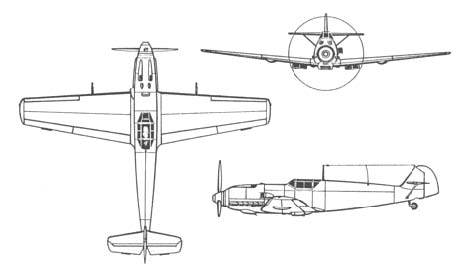

Messerschmitt Bf109

Tipo:	Monoplaza de caza.
Planta motriz:	Un motor Daimler-Benz DB605A-1 de 12 cilindros en V invertida y de 1.475HP.
Velocidad Máxima:	623 Km./h a 7.000m.
Techo de servicio:	11.750m.
Autonomía:	725 Km.
Peso en vacío:	2.700 Kg.
Peso máximo en despegue:	3.150 Kg.
Envergadura:	9,92m.
Longitud:	9,02m.
Altura:	3,40m.
Supr. Alar:	16,05m2.
Armamento:	Dos ametralladoras fijas MG 131 de 13mm sobre el capo y un cañón MG 151 de 20mm.
Bombas:

Messerschmitt Bf110

Tipo:	Caza pesado biplaza.
Planta motriz:	Dos motores lineales de 12 cilindros en V invertida Daimler-Benz DB601A, de 1.100HP cada uno.
Velocidad Máxima:	560km./h a 7.000m. Velocidad inicial de Ascenso 660m./min.
Techo de servicio:	10.000m.
Autonomía:	775 Km.
Peso en vacío:	5.200 Kg.
Peso máximo en despegue:	6.750 Kg.
Envergadura:	16,27m.
Longitud:	12,65m.
Altura:	3,50m.
Supr. Alar:	38,40m2.
Armamento:	Dos cañones MG 151 de 20mm y 4 ametralladoras MG 17 de 7,92mm en el morro, 2 ametralladoras MG 18Z de 7,92mm en un afuste móvil emplazado en la cabina trasera.
Bombas:

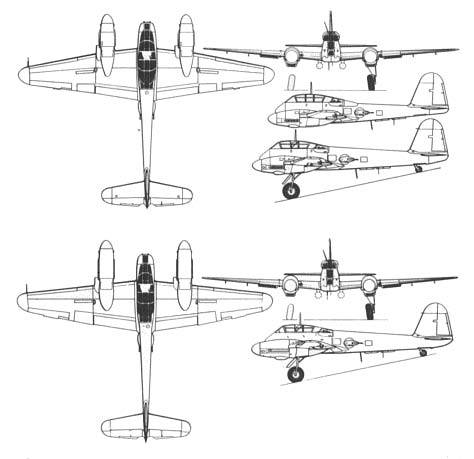

Messerschmitt Me210 y Me410 “Hornisse”

Tipo:	Biplaza de caza pesada.
Planta motriz:	Dos motores lineales de 12 cilindros en V invertida Daimler-Benz DB603A de 1.850HP cada uno.
Velocidad Máxima:	625 Km./h a 6.700m.
Techo de servicio:	10.000m.
Autonomía:	1.690km.
Peso en vacío:	7.520 Kg.
Peso máximo en despegue:	9.650 Kg.
Envergadura:	16,35m.
Longitud:	12,48m.
Altura:	4,28m.
Supr. Alar:	36,20m2.
Armamento:	4 cañones MG 151 de 20mm y 2 ametralladoras MG 17 de 7,92mm tirando hacia delante, 2 ametralladoras MG 131 de 13mm en barbetas de control remoto y defensa trasera.
Bombas:

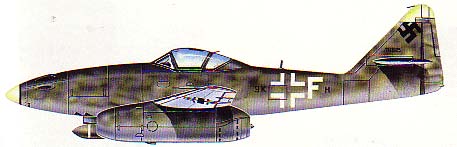

Messerschmitt Me262 “Schwalbe”

Tipo:	Caza monoplaza de superioridad aérea.
Planta motriz:	Dos turborreactores de flujo axial Junkers Jumo 004B-1 ( o B-2, o B-3) estabilizados a 900 Kg. de empuje unitario.
Velocidad Máxima:	830km./h al nivel del mar, 850km./h a 3.000m., 870km./h a 6.000m. y 860km./h a 8.000m. Velocidad inicial de Ascenso 1.200m./min.
Techo de servicio:	12.200m.
Autonomía:	1.050km. a 9.000m.
Peso en vacío:	3.800kg, equipado 4.410kg.
Peso máximo en despegue:	6.390kg.
Envergadura:	12,50m.
Longitud:	10,58m.
Altura:	3,38m.
Supr. Alar:	21,73m2.
Armamento:	4 cañones Rheinmetall-Borsig MK108A-3 de 30mm (con 100 disparos por arma para el par superior y 80 disparos por arma para el inferior) apuntados mediante un visor Revi 16.B o uno giroestabilizado EZ.42. Capacidad para 12 cohetes aire-aire R4M bajo cada semiplano.
Bombas:

Atrás

Inicio

Contacto
